74279266

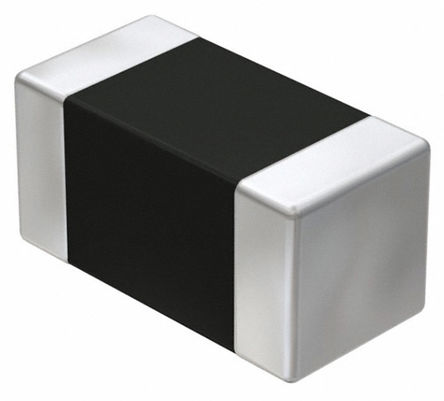

WURTH ELEKTRONIK  74279266  铁氧体磁珠, SMD 阻抗1000Ω, 0603

高速多层 SMD - WE-CBF 系列

极佳的抗电磁干扰特性，直流电阻小

置于紧靠干扰源的位置，为最小的尺寸 0402，最大阻抗 1000Ω

可靠的镍锡电极

特别适用于数据线路滤波和电压去耦合

高额定电流，达 6A

推荐用于回流焊接

.

*应用：**

**高速：** USB 2.0，IEEE 1394，LVDS

**宽带：** 控制信号，RS232，RS422，直流/直流转换器等

**高电流：** 电流源、直流/直流转换器等

欧时:
镍锌吸收器铁氧体SMD 铁氧体磁珠，也称为多层片状磁珠或阻抗器 可以替代套管扼流圈、6 孔磁珠或 UHF 干扰抑制扼流圈使用 由于特殊多层设计，在退耦应用中（如在电源中）实现了很小的直流电阻损耗 由于材料的使用，对于频率范围在 100MHz 以上的 EMC 干扰抑制，干扰信号实现了高损耗电阻 铁氧体磁珠可充当吸收器，无需接地连接以实现滤波器功能 所需信号最小抑制 有效的 EMC 保护，可直接在干扰源处印刷电路板上获得或在可能受影响的设备上获得 磁性屏蔽，设计用于防止扰动辐射 高填充密度 出色的焊接属性 镍锡电极 适用于回流焊接、波焊和粘接 阻抗剖面的广泛选择可实现最佳滤波器匹配 高电流 SMD 铁氧体滤波器，用于宽带电源电缆耦合（电流高达 6A） 材料等级：3W110### 应用在振荡器、总线、测量和数据线路中的 EMC 干扰抑制 电源去耦 滤波电路Dimensions mm --- Package | A | B | C | D 0603 | 1.6 | 0.8 | 0.8 | 0.5 0805 | 2.0 | 1.25 | 0.9 | 0.5 1206 | 3.2 | 1.6 | 1.1 | 0.5 1806 | 4.5 | 1.6 | 1.6 | 0.5 1812 | 4.5 | 3.2 | 1.5 | 0.5

得捷:
FERRITE BEAD 1K OHM 0603 1LN

立创商城:
1kΩ@100MHz ±25%

e络盟:
铁氧体 - 磁珠, 0603 [1608公制], 1 kohm, 200 mA, WE-CBF Series, 0.6 ohm, ± 25%

Chip1Stop:
Ferrite Beads Multi-Layer 1KOhm 25% 100MHz 650mA 600mOhm DCR 0603 T/R

Newark:
Ferrite Bead, 1 kohm, 0603 [1608 Metric], 200 mA, 0.6 ohm, ± 25%
