7445510概述

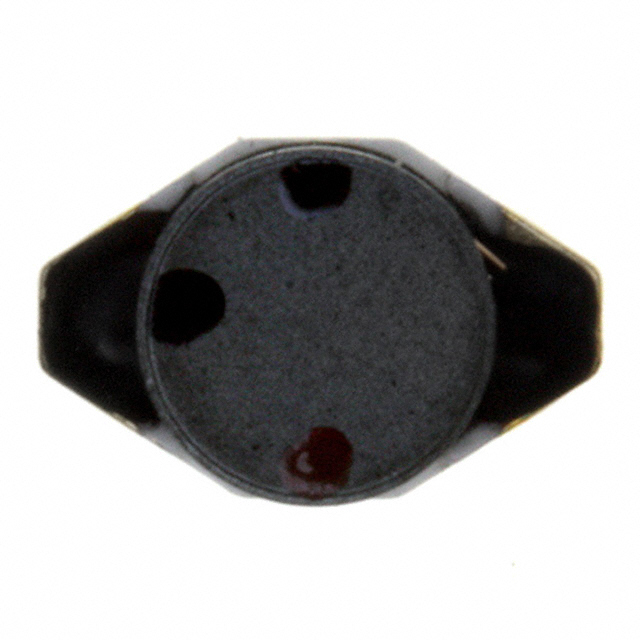

WURTH ELEKTRONIK 7445510 表面贴装功率电感器, WE-PD4系列, 10 µH, ± 20%, 非屏蔽, 0.16 ohm, 1.2 A

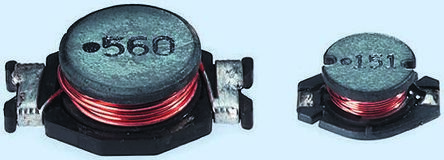

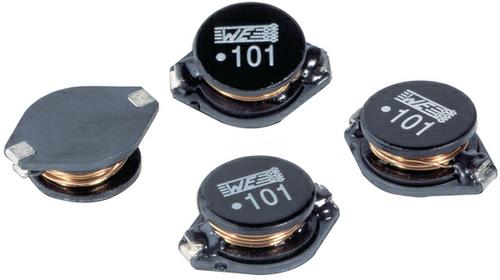

WE-PD4 系列线绕扼流圈
Wurth WE-PD4 线绕表面安装器为紧凑型设计，且具有低损耗铁氧体芯。这些功率电感器具有高达 15A 的额定电流，可在高达 10 MHz 频率下使用。应用：高效率 SMPSU，干扰抑制。工作温度：-40°C 至 +125°C
尺寸 mm
---
**封装**
|
**尺寸（长 x 宽 x 高）**
S | 6.6 x 4.45 x 2.92 mm
L | 12.7 x 10 x 5.0 mm
XL | 22 x 15 x 7.0 mm
7445510中文资料参数规格
技术参数
额定电流 1.2 A
容差 ±20 %
电感 10 µH
自谐频率 26 MHz
产品系列 WE-PD4
电阻 121 mΩ
共振频率 35.0 MHz
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤160 mΩ
工作温度Max 100 ℃
工作温度Min -40 ℃
电阻DC Max 0.16 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 6.6mm x 4.45mm x 2.92mm
外形尺寸
长度 6.6 mm
高度 2.92 mm
封装 6.6mm x 4.45mm x 2.92mm
物理参数
工作温度 -40℃ ~ 100℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Power Management, Industrial, 工业, Industrial, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
