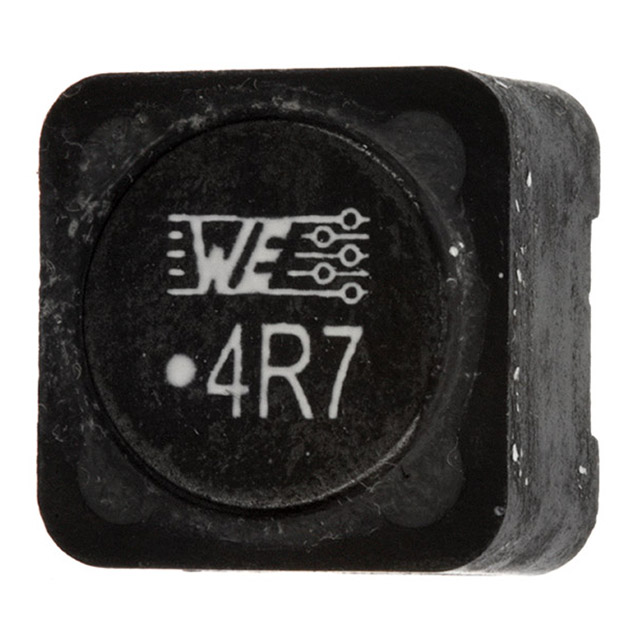

WURTH ELEKTRONIK 74477004 表面贴装功率电感器, WE-PD系列, 4.7 µH, -20%至+40%, 屏蔽, 0.016 ohm, 8.5 A
SMD 功率器 WE-PD 类型(金属基座 1260 - 1210)
磁性屏蔽型号,可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载,用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面:回流
应用:开关调节器(低工作电压)、集成直流/直流转换器,非常适用于带极高效率 >86% 的开关调节器、显卡
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
---|---|---|---|---
1260 | 12.0 | 12.0 | 6.0 | 5.0
1280 | 12.0 | 12.0 | 8.0 | 5.0
1210 | 12.0 | 12.0 | 10.0 | 5.0
额定电流 8.5 A
电感 4.7 µH
自谐频率 31.2 MHz
产品系列 WE-PD
电阻 12.0 mΩ
共振频率 31.2 MHz
电感公差 -20% ~ 40%
测试频率 1 kHz
电阻DC) ≤16 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.016 Ω
安装方式 Surface Mount
引脚数 2
封装 12mm x 12mm x 8mm
长度 12 mm
宽度 12 mm
高度 8 mm
封装 12mm x 12mm x 8mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
