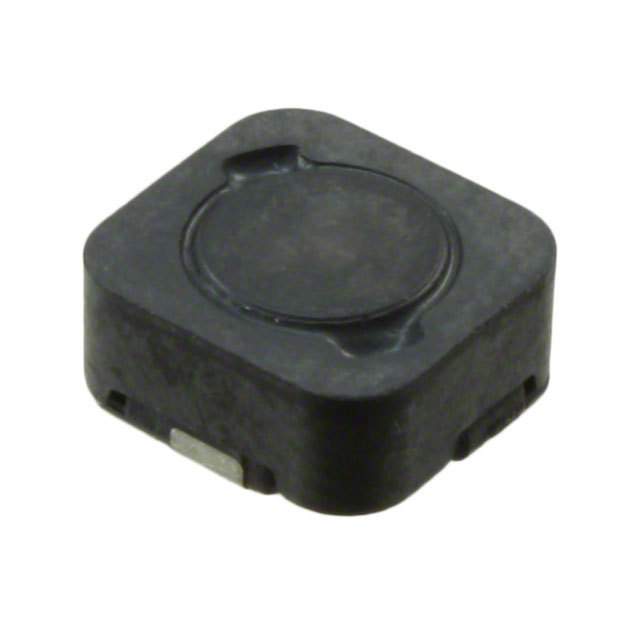

WURTH ELEKTRONIK 7447785001 表面贴装功率电感器, WE-PD系列, 1 µH, ± 25%, 屏蔽, 0.039 ohm, 3.5 A

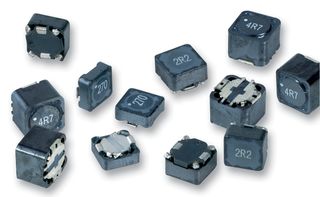

SMD 功率器 WE-PD 类型（塑料基座 6033 - 7345）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于具有极高效率>86% 的开关调节器、显卡
欧时:
### SMD 功率电感器 WE-PD 类型（塑料基座 6033 - 7345）磁性屏蔽型号，可导致低漏泄现场 高存储容量 低自损耗 最高可能的电流负载，用于 SMD 电感器 工作温度 -40 至 +125°C 推荐的焊接剖面：回流 应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于具有极高效率>86% 的开关调节器、显卡 **大小** | **A mm** | **C mm** | **E mm** | **深度 mm** ---|---|---|---|--- 6033 | 5.9 | 6.2 | 3.3 | 1.5 6050 | 5.9 | 6.2 | 5.0 | 1.5 7345 | 7.3 | 7.3 | 4.5 | 1.5 ![http://china.rs-online.com/largeimages/LD333848-01.gif]http://china.rs-online.com/largeimages/LD333848-01.gif ### 表面安装
得捷:
FIXED IND 1UH 3.5A 39 MOHM SMD
e络盟:
功率电感SMD, 1 µH, 3.5 A, 屏蔽, 4.5 A, WE-PD系列, 6.2mm x 5.9mm x 3.3mm
立创商城:
1uH ±25% 4.5A 39mΩ
Newark:
# WURTH ELEKTRONIK 7447785001 Surface Mount Power Inductor, WE-PD Series, 1 µH, 3.5 A, 4.5 A, Shielded, 0.039 ohm
额定电流 3.5 A
容差 ±25 %
电感 1 µH
自谐频率 192 MHz
产品系列 WE-PD
电阻 31.0 mΩ
共振频率 192 MHz
电感公差 ±25 %
测试频率 100 kHz
电阻DC） ≤39 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.039 Ω
安装方式 Surface Mount
引脚数 2
封装 6.2mm x 5.9mm x 3.3mm
长度 6.2 mm
宽度 6.2 mm
高度 3.3 mm
封装 6.2mm x 5.9mm x 3.3mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, Industrial, 电源管理, 便携式器材, Consumer Electronics, Power Management, 消费电子产品, Portable Devices
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
