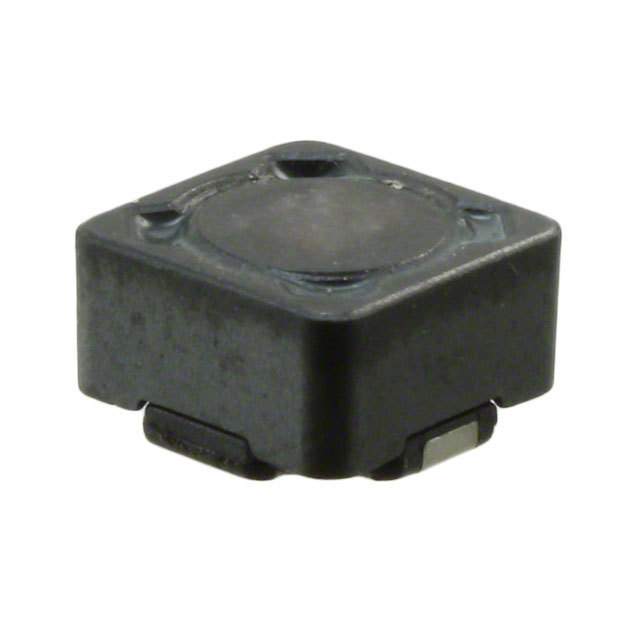

WURTH ELEKTRONIK 7447779002 表面贴装功率电感器, WE-PD系列, 2.2 µH, ± 20%, 屏蔽, 0.02 ohm, 4.2 A
SMD 功率器 WE-PD 类型（塑料基座 6033 - 7345）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于具有极高效率>86% 的开关调节器、显卡
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
---|---|---|---|---
6033 | 5.9 | 6.2 | 3.3 | 1.5
6050 | 5.9 | 6.2 | 5.0 | 1.5
7345 | 7.3 | 7.3 | 4.5 | 1.5
额定电流 4.2 A
容差 ±20 %
电感 2.2 µH
自谐频率 43 MHz
产品系列 WE-PD
电阻 16.0 mΩ
共振频率 43.0 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤20 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.02 Ω
安装方式 Surface Mount
引脚数 2
封装 7.3mm x 7.3mm x 4.5mm
长度 7.3 mm
高度 4.5 mm
封装 7.3mm x 7.3mm x 4.5mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 工业, Industrial, 便携式器材, Consumer Electronics, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
