744232222概述

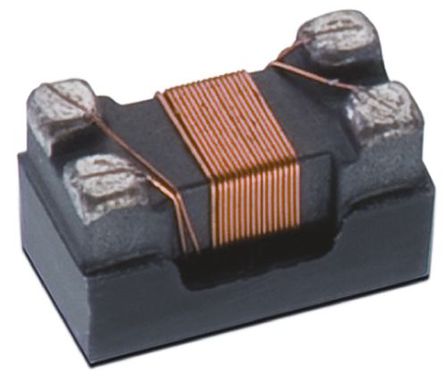

WURTH ELEKTRONIK 744232222 噪声抑制器, SMD 2.2KΩ, 0.4A

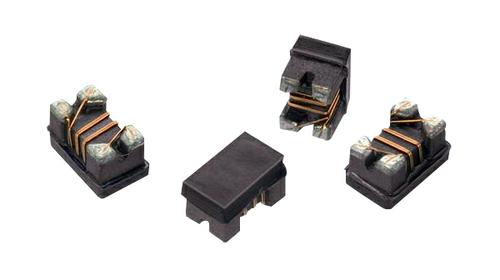

Wurth WE-CNSW SMD 系列共模
Wurth WE-CNSW 共模滤波器在高频率下提供高共模抑制，其对称绕组对高速信号的影响很小。 提供各种额定电流和阻抗值，这些共模滤波器的合适应用包括 USB 2.0、Firewire、LVDS、LAN、高速数据线路和共模噪声源。
推荐使用回流焊接
在高频率下具有共模 EMI 噪声抑制
电流补偿数据线路滤波器
在高频率时抑制高共模噪声
通过对称绕组减小对高速信号的影响
气候类别 40/105/21（规格 0603）
气候类别 40/125/21（规格 0805/1206/1812）
易燃性符合 UL 94 V-0
USB 2.0
IEEE 1394 Firewire
LVDS
高速数据线路
局域网
### Wurth SMD 共模扼流圈
744232222中文资料参数规格
技术参数
额定电压DC 50 V
额定电流 400 mA
容差 ±25 %
电阻 1.20 Ω
测试频率 100 MHz
电阻DC） ≤1.2 Ω
额定电流Max 200 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 50 V
电阻DC Max 1.2 Ω
封装参数
安装方式 Surface Mount
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 1.8 mm
封装公制 3216
封装 1206
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Consumer Electronics, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
744232222引脚图与封装图
