mm --- 线路数目 | A | B | C 2 | 5.6 | 10.8 | 9.8 3 | 5.6 | 15 | 14 3 | 9.8 | 11.8 | 9.8 4 | 12.3 | 12.3 | 9.8 6 | 14 | 11.8 | 9.8 9 | 14 | 16 | 14 12 | 16 | 18.2 | 14 15 | 22.4 | 16 | 14 20 | 43 | 12 | 9.8 ### 注图像仅为参考。 ### TE Connectivity 微型通用 MATE-N-LOK™ 系列基于 Mate-N-Lok 系列,设计用于各种高保真设备以至汽车或任何需要高空间利用率的应用允许公和母触点用于一个外壳中 极化外壳
插座/插座外壳
可直接安装于允许线对线和线对板连接的自由电缆或面板。
接受公或母触点
完全极化外壳
### 注
图像仅为参考。

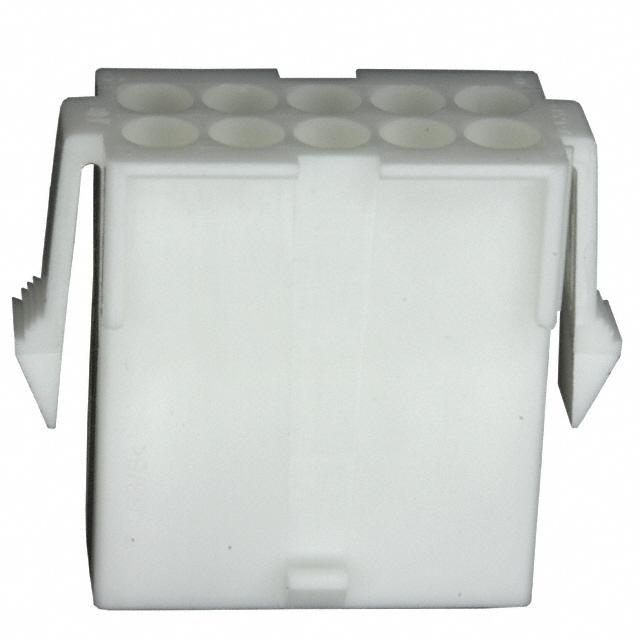

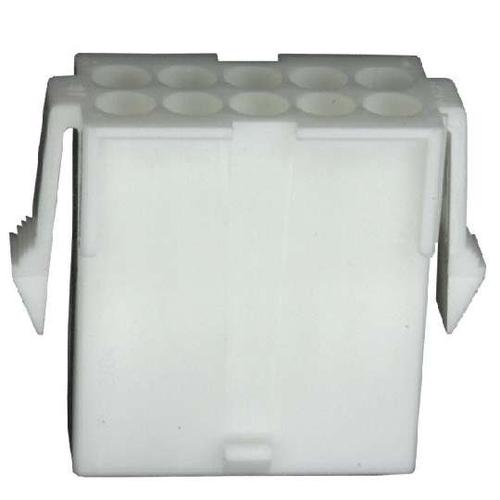

### 微型通用 MATE-N-LOK 系统
微型通用 MATE-N-LOK 连接器系统,用于在 4.14mm 中心线上进行线对线和线对板连接。连接器采用紧凑且耐用的设计,可实现最大电气性能,最大电流额定值可达每线路 9.5 A。该微型通用 MATE-N-LOK 连接器系统包含插头和盖外壳以及印刷电路板管座。插头和盖外壳可接受将引脚和插座组合在同一外壳中。
触点数 10
极性 Female
额定电压AC 600 V
额定电流 9 A
绝缘电阻 1000 MΩ
排数 2
电路数 10
易燃性等级 UL 94 V-0
针脚数 10
拔插次数 20
额定电流Max 9.5A/触头
工作温度Max 90 ℃
工作温度Min -40 ℃
额定电压Max 600 VAC
额定电压 600 VAC
安装方式 Panel
封装 P=4.14mm
引脚间距 4.14 mm
长度 22.3 mm
宽度 9.80 mm
高度 24.97 mm
封装 P=4.14mm
引脚间距 4.14 mm
外壳颜色 Natural
颜色 Natural
触点材质 Phosphor Bronze
材质 Nylon
工作温度 -40℃ ~ 90℃
外壳材质 Nylon 6/6
产品生命周期 Active
包装方式 Bulk
制造应用 工业, 照明, 医用, 安全, Signal, 便携式器材, 电源供给, 通信与网络, Power, 消费电子产品, 商业, HVAC
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8538906000
