TE Connectivity 微型 MATE-N-LOK 3mm 面板安装插头外壳一系列 TE Connectivity 微型 MATE-N-LOK 3mm 中心线单排和双排面板安装插头外壳，用于线对线应用。 这些微型 MATE-N-LOK 3mm 插头外壳由黑色 UL94V-0 尼龙制成，带有极性，有助于配接对准、插片锁定和闩锁，可确保牢固配接和面板安装固定。 有关合适的引脚触点，请参见库存号 720-2165（典型）。 有关配接连接器，请参见微型 MATE-N-LOK 3mm 插座外壳，库存号 495-9063（典型）。### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统线对线和线对板连接器系统，带 3mm 栅格分隔触点。 提供单排和双排配置。典型用途包括各种器具，仪器仪表，工业机械，家用设备以及安全系统行业。技术参数 --- 电压额定值 | 250V 额定电流 | 20 AWG 电线上最大值 5.0 A 触点电阻 | 最终最大值 20 mΩ 触点材料 | 磷青铜 电镀接触配接面积 | 锡 绝缘电阻 | 最低 1000 MΩ 介电耐电压 | 1500 V 交流 外壳和管座材料 | 尼龙 外壳易燃性等级 | UL 94V-0 工作温度 | -40°C 至 +105°C 接合力 | 每个触点最大值 6.67N

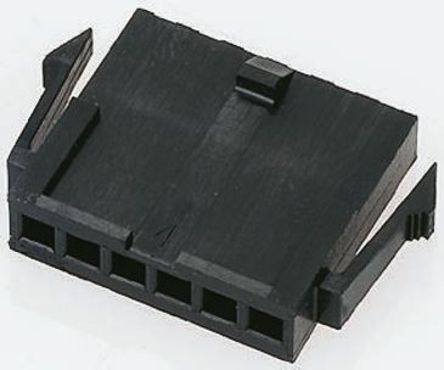

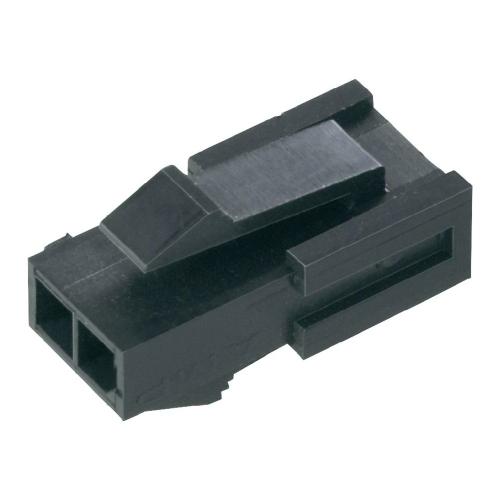

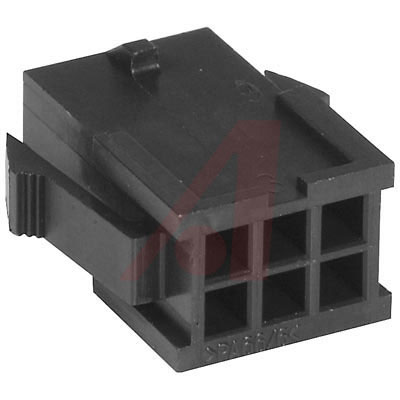

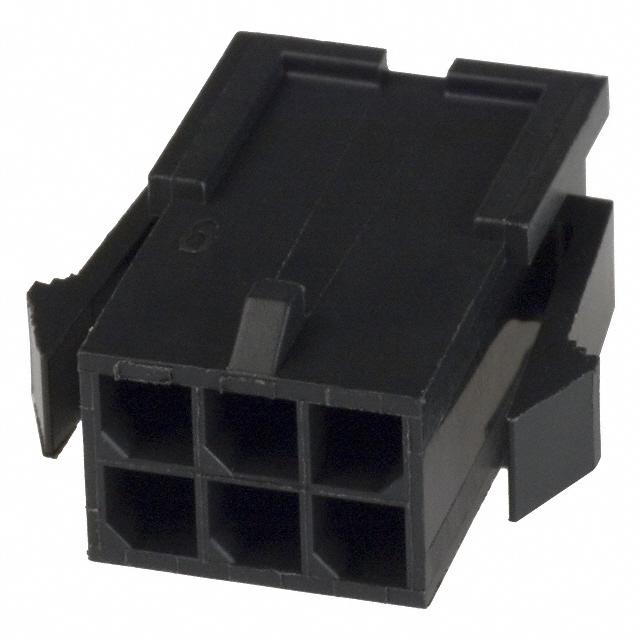

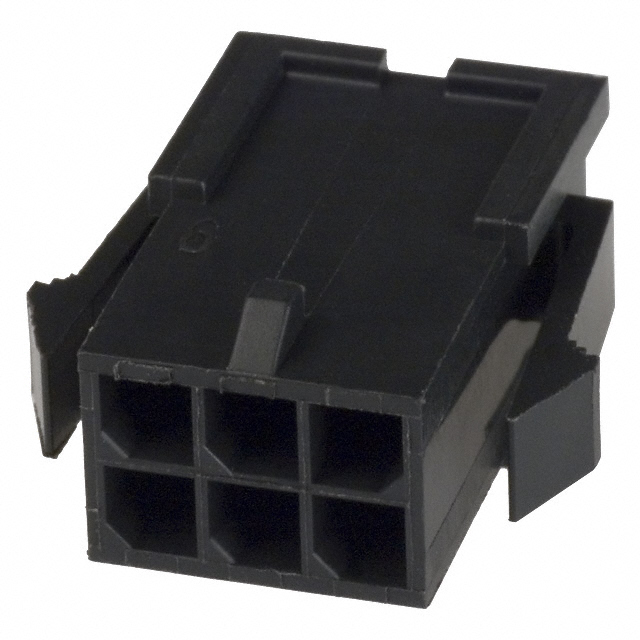

微型 MATE-N-LOK 3mm 面板安装插头外壳
一系列 TE Connectivity 微型 MATE-N-LOK 3mm 中心线单排和双排面板安装插头外壳，用于线对线应用。 这些微型 MATE-N-LOK 3mm 插头外壳由黑色 UL94V-0 尼龙制成，带有极性，有助于配接对准、插片锁定和闩锁，可确保牢固配接和面板安装固定。 有关合适的引脚触点，请参见库存号 720-2165（典型）。 有关配接，请参见微型 MATE-N-LOK 3mm 插座外壳，库存号 495-9063（典型）。
### TE Connectivity Micro MATE-N-LOK 3mm 连接器系统
微型 MATE-N-LOK 3mm 连接器系统是线对线和线对板连接器系统，触点在 3mm 中心线上，最大额定电流为 5A。此连接器系统包含用于线对线和线对板配置的插头和插座，以及用于线对板连接的印刷电路板管座。组合后，这些连接器可用于各种工业和消费应用。微型 MATE-N-LOK 3 mm 连接器系列包含带薄型 4.7 mm 配接高度的型号，使其特别适用于 LED 照明应用
触点数 6
极性 Male
额定电压AC 250 V
额定电流 5 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 6
接触电阻 20.0 mΩ
额定电流Max 5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 250 V
安装方式 Panel
封装 Housing
引脚间距 3.00 mm
长度 9.85 mm
宽度 6.86 mm
高度 16.89 mm
封装 Housing
引脚间距 3.00 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
材质 Nylon
工作温度 -40℃ ~ 105℃
外壳材质 Nylon 6/6
产品生命周期 Active
包装方式 Bag
制造应用 Lighting, 工业, 发光二极管照明, 安全, Industrial, Signal, LED Lighting, Power, 消费电子产品, 仪器仪表
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8538906000
