782XDXH10-120A概述

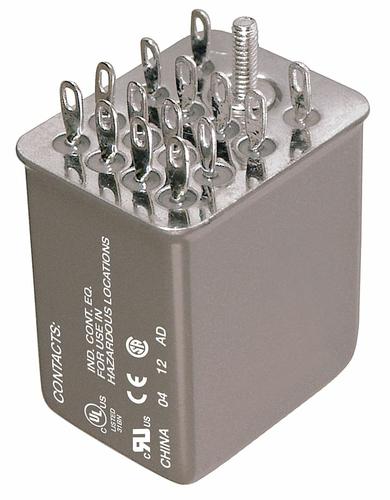

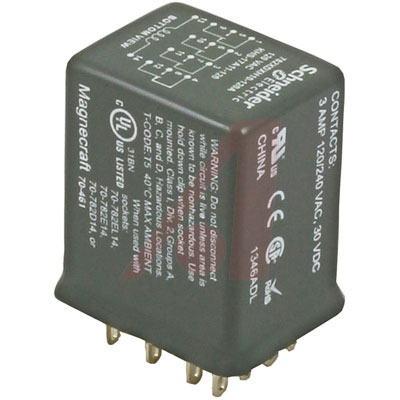

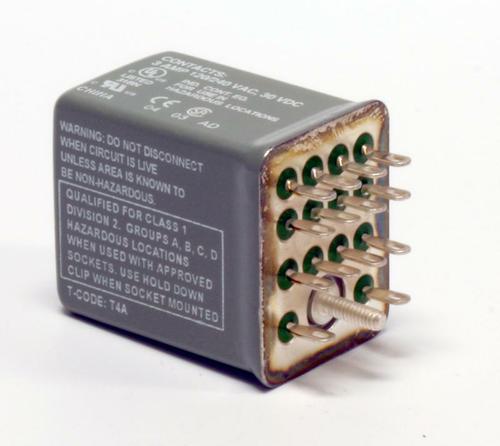

782H 系列 3 A 4PDT 120 VAC PCB 安装密封冰块式功率继电器

3A, 4PDT Contact Form, ICE Cube Control Relay

* Silver alloy, gold flashed

ICE cube control relay with molded plastic insulation.

富昌:
782H 系列 3 A 4PDT 120 VAC PCB 安装密封冰块式功率继电器

Verical:
Power Relay 110/120VAC 4.43KOhm 3A 4PDT Plug-In

Newark:
# SCHNEIDER ELECTRIC/MAGNECRAFT 782XDXH10-120A Power Relay, 4PDT, 120 VAC, 3 A, 782 Series, Socket

782XDXH10-120A中文资料参数规格

技术参数

额定电流 3 A

触点类型 4PDT

功耗 2.30 W

触点额定电流 3.00 A

线圈电压 120 VAC

线圈电压AC 120 V

线圈电阻 3900 Ω

载流 15.0 A

工作温度Max 70 ℃

工作温度Min -40 ℃

额定电压 300 VAC

封装参数

安装方式 PCB, Solder

外形尺寸

长度 32.54 mm

高度 29.36 mm

物理参数

触点材质 Silver

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买782XDXH10-120A

型号： 782XDXH10-120A

制造商： Magnecraft

描述：782H 系列 3 A 4PDT 120 VAC PCB 安装密封冰块式功率继电器
