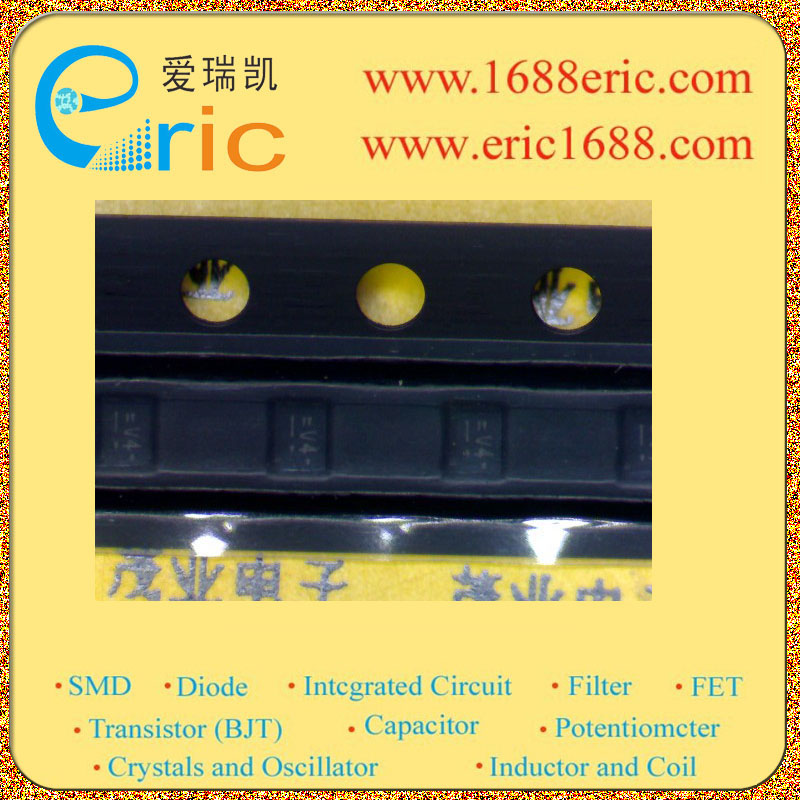

IC 反相器 74LVC2G04GM XQFN8 marking/标记 v4
逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 2 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 40uA 输出高，低电平电流Current - Output High, Low| -32mA，32mA 低逻辑电平Logic Level - Low| 0.7V~0.8V 高逻辑电平Logic Level - High| 1.7V~2V 传播延迟时间@Vcc，CLMax Propagation Delay @ V, Max CL| 1.9ns @ 5V，50pF Description & Applications| Dual inverter；FEATURES Wide supply voltage range from 1.65 V to 5.5 V 5 V tolerant inputs for interfacing with 5 V logic High noise immunity Complies with JEDEC standard: JESD8-7 1.65 V to 1.95 V JESD8-5 2.3 V to 2.7 V JESD8B/JESD36 2.7 V to 3.6 V ESD protection: HBM JESD22-A114F exceeds 2000 V MM JESD22-A115-A exceeds 200 V ±24 mA output drive VCC = 3.0 V CMOS low power consumption Latch-up performance exceeds 250 mA Direct interface with TTL levels Inputs accept voltages up to 5 V Multiple package options Specified from−40 °C to +85 °C and −40 °C to +125 °C 描述与应用| 采用双变频器;特性 从1.65 V至5.5 V的宽电源电压范围 5 V容限输入与5 V逻辑接口 高抗干扰 符合JEDEC标准： JESD8-7（1.65 V至1.95 V） JESD8-5（2.3 V到2.7 V） JESD8B/JESD36（2.7 V至3.6 V） ESD保护： HBM JESD22-A114F超过2000 V MM JESD22-A115-A超过200 V ±24 mA输出驱动器（VCC=3.0 V） CMOS低功耗 闭锁性能超过250 mA 直接接口TTL水平 接受输入电压高达5 V 多种封装选项 指定-40°C至+85°C和-40°C至+125°C
