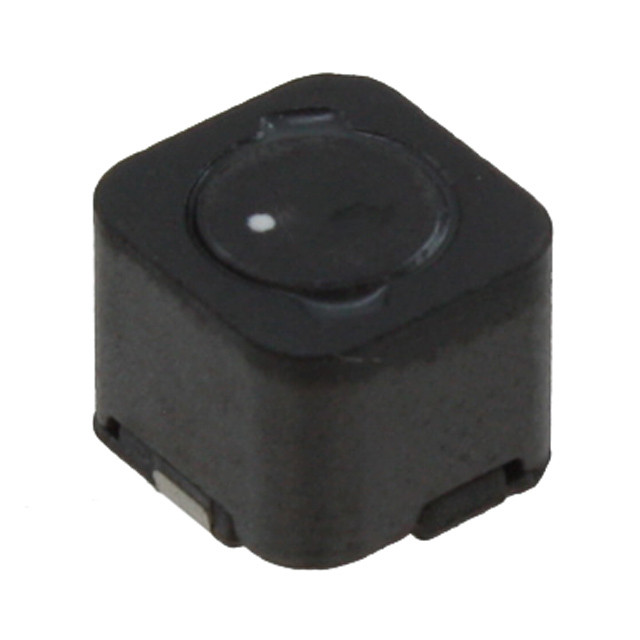

WURTH ELEKTRONIK 7447786147 表面贴装功率电感器, WE-PD系列, 47 µH, ± 25%, 屏蔽, 0.298 ohm, 1.4 A
SMD 功率器 WE-PD 类型（塑料基座 6033 - 7345）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于具有极高效率>86% 的开关调节器、显卡
**大小** | **A mm** | **C mm** | **E mm** | **深度 mm**
---|---|---|---|---
6033 | 5.9 | 6.2 | 3.3 | 1.5
6050 | 5.9 | 6.2 | 5.0 | 1.5
7345 | 7.3 | 7.3 | 4.5 | 1.5
额定电流 1.4 A
容差 ±25 %
电感 47 µH
自谐频率 10 MHz
产品系列 WE-PD
电阻 260 mΩ
共振频率 10.0 MHz
电感公差 ±25 %
测试频率 100 kHz
电阻DC） ≤298 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.298 Ω
安装方式 Surface Mount
引脚数 2
封装 6.2mm x 5.9mm x 5.1mm
长度 5.9 mm
高度 5.1 mm
封装 6.2mm x 5.9mm x 5.1mm
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, Portable Devices, 工业, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
