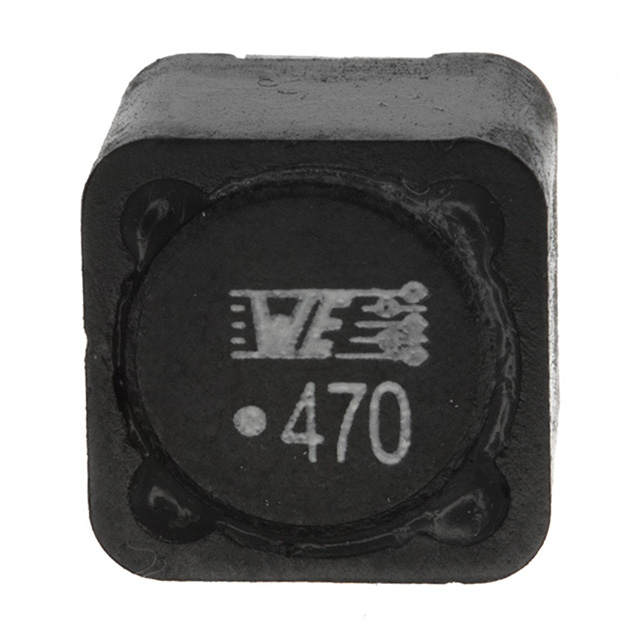

WURTH ELEKTRONIK 7447709470 表面贴装功率电感器, WE-PD系列, 47 µH, ± 20%, 屏蔽, 0.06 ohm, 3.8 A
SMD 功率器 WE-PD 类型(金属基座 1260 - 1210)
磁性屏蔽型号,可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载,用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面:回流
应用:开关调节器(低工作电压)、集成直流/直流转换器,非常适用于带极高效率 >86% 的开关调节器、显卡
得捷:
FIXED IND 47UH 3.8A 60 MOHM SMD
欧时:
### SMD 功率电感器 WE-PD 类型(金属基座 1260 - 1210)磁性屏蔽型号,可导致低漏泄现场 高存储容量 低自损耗 最高可能的电流负载,用于 SMD 电感器 工作温度 -40 至 +125°C 推荐的焊接剖面:回流 应用:开关调节器(低工作电压)、集成直流/直流转换器,非常适用于具有极高效率>86% 的开关调节器、显卡 **大小** | **A mm** | **C mm** | **E mm** | **深度 mm** ---|---|---|---|--- 1260 | 12.0 | 12.0 | 6.0 | 5.0 1280 | 12.0 | 12.0 | 8.0 | 5.0 1210 | 12.0 | 12.0 | 10.0 | 5.0 ![http://china.rs-online.com/largeimages/LD333848-01.gif]http://china.rs-online.com/largeimages/LD333848-01.gif ### 表面安装
Newark:
# WURTH ELEKTRONIK 7447709470 Surface Mount Power Inductor, WE-PD Series, 47 µH, 3.8 A, 4.5 A, Shielded, 0.06 ohm
额定电流 3.8 A
容差 ±20 %
电感 47 µH
自谐频率 6.5 MHz
产品系列 WE-PD
电阻 46.0 mΩ
共振频率 6.50 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC) ≤60 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.06 Ω
安装方式 Surface Mount
引脚数 2
封装 XXL
长度 12 mm
宽度 12 mm
高度 10 mm
封装 XXL
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理, Portable Devices, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
