7447786004概述

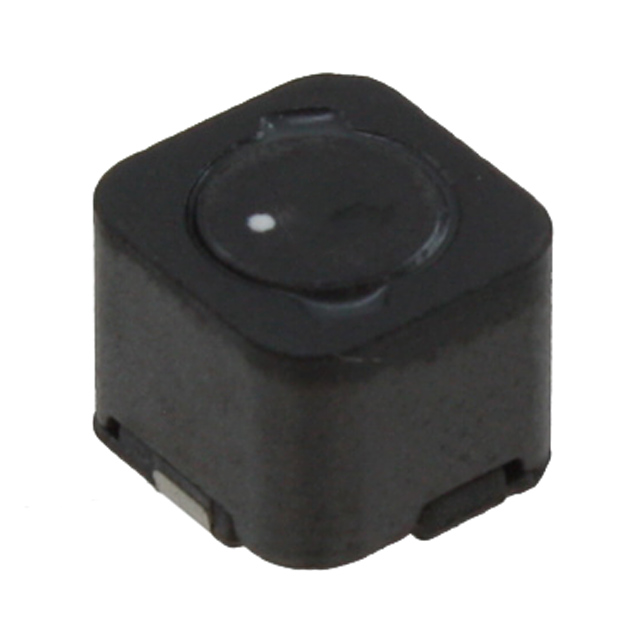

WURTH ELEKTRONIK 7447786004 表面贴装功率电感器, WE-PD系列, 4.7 µH, ± 25%, 屏蔽, 0.065 ohm, 2.8 A

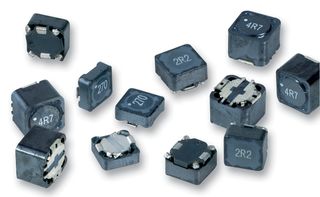

Wurth Elektronik WE-PD系列为磁屏蔽功率器. 电感值范围0.47µH至1500µH.
- .
- 可选封装尺寸: EIA 7332, 7345, 1030, 1050, 1245, 1260, 1280, 1210, 6033, 6050
- .
- 磁屏蔽导致低漏磁场
- .
- 高存储量
- .
- 低自损
- .
- 最大可能的电流负载
- .
- 工作温度范围-40°C至125°C
- .
- 适用于回流焊工艺
- .
- 可选金属和塑料底座
7447786004中文资料参数规格
技术参数
额定电流 2.8 A
容差 ±25 %
电感 4.7 µH
自谐频率 72 MHz
产品系列 WE-PD
电阻 57.0 mΩ
共振频率 72.0 MHz
电感公差 ±25 %
测试频率 100 kHz
电阻DC） ≤65 mΩ
工作温度Max 125 ℃
工作温度Min 40 ℃
电阻DC Max 0.065 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 6.2mm x 5.9mm x 5.1mm
外形尺寸
长度 6.2 mm
宽度 5.9 mm
高度 5 mm
封装 6.2mm x 5.9mm x 5.1mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 便携式器材, 工业, Consumer Electronics, Industrial, 电源管理, Portable Devices, Power Management, 消费电子产品
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
