SMD - WE-CBF 系列极佳的抗电磁干扰特性，直流电阻小 置于紧靠干扰源的位置，为最小的尺寸 0402，最大阻抗 1000Ω 可靠的镍锡电极 特别适用于数据线路滤波和电压去耦合 高额定电流，达 6A 推荐用于回流焊接 ### **应用：****高速：** USB 2.0，IEEE 1394，LVDS **宽带：** 控制信号，RS232，RS422，直流/直流转换器等 **高电流：** 电流源、直流/直流转换器等 尺寸 mm --- 封装 | A | B | C | D 0402 | 1.0 | 0.5 | 0.5 | 0.25 0603 | 1.6 | 0.8 | 0.8 | 0.3 0805 | 2.0 | 1.2 | 0.9 | 0.5 1206 | 3.2 | 1.6 | 1.1 | 0.5 1210 | 3.2 | 2.5 | 1.3 | 0.5 1806 | 4.5 | 1.6 | 1.6 | 0.5 1812 | 4.5 | 3.2 | 1.5 | 0.5 ### 磁珠 - 表面安装

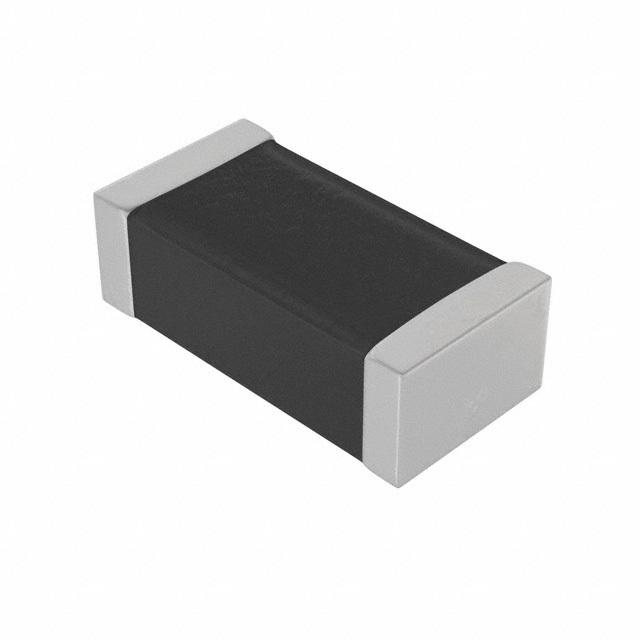

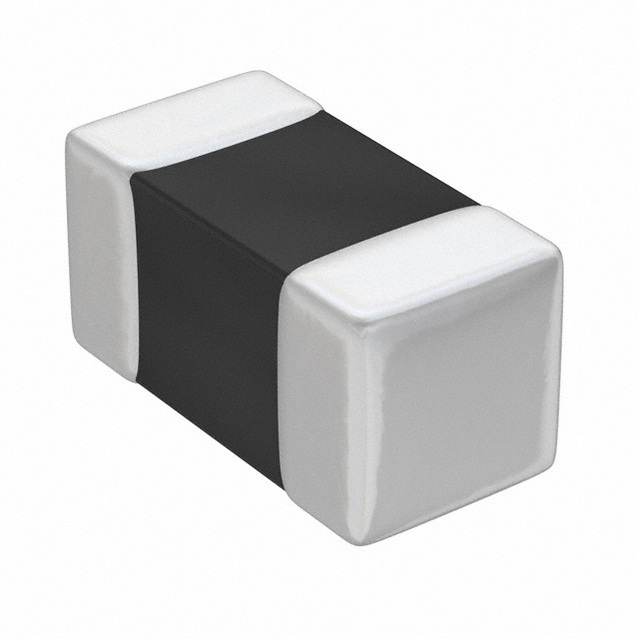

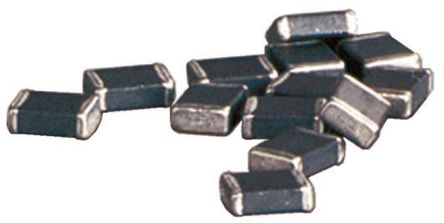

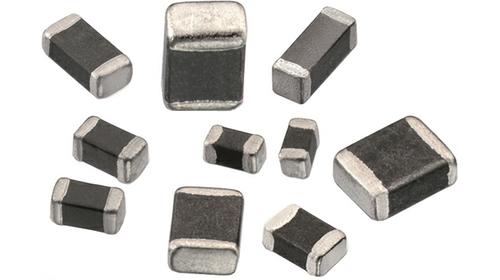

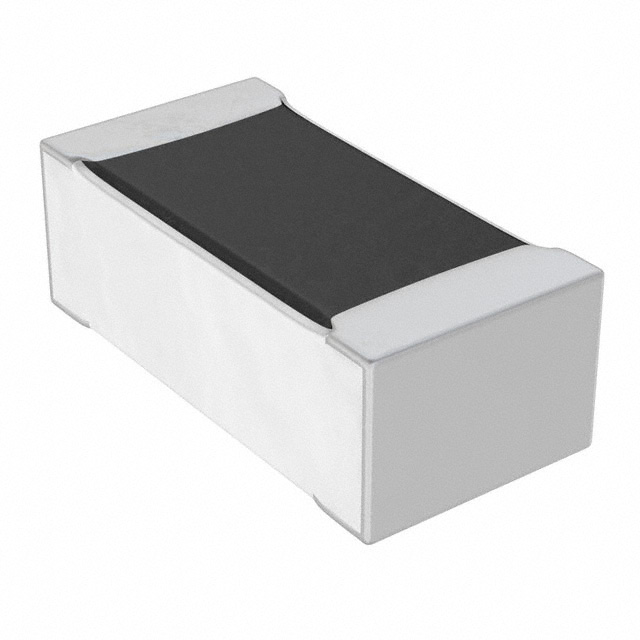

高速多层 SMD - WE-CBF 系列
极佳的抗电磁干扰特性，直流电阻小
置于紧靠干扰源的位置，为最小的尺寸 0402，最大阻抗 1000Ω
可靠的镍锡电极
特别适用于数据线路滤波和电压去耦合
高额定电流，达 6A
推荐用于回流焊接
###- .
- *应用：**
**高速：** USB 2.0，IEEE 1394，LVDS
**宽带：** 控制信号，RS232，RS422，直流/直流转换器等
**高电流：** 电流源、直流/直流转换器等
尺寸 mm
---
封装 | A | B | C | D
0402 | 1.0 | 0.5 | 0.5 | 0.25
0603 | 1.6 | 0.8 | 0.8 | 0.3
0805 | 2.0 | 1.2 | 0.9 | 0.5
1206 | 3.2 | 1.6 | 1.1 | 0.5
1210 | 3.2 | 2.5 | 1.3 | 0.5
1806 | 4.5 | 1.6 | 1.6 | 0.5
1812 | 4.5 | 3.2 | 1.5 | 0.5
额定电流 400 mA
额定电流Max 400 mA
额定电流DC 400 mA
电阻DC Max 300 mΩ
安装方式 Surface Mount
封装公制 1005
封装 0402
长度 1 mm
宽度 0.5 mm
高度 0.5 mm
封装公制 1005
封装 0402
材质 Ferrite
工作温度 -55℃ ~ 125℃
产品生命周期 Not Recommended for New Design
包装方式 Cut Tape CT
制造应用 电源管理, 工业, 消费电子产品, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
