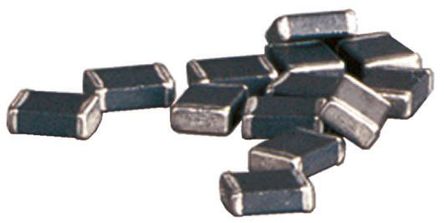

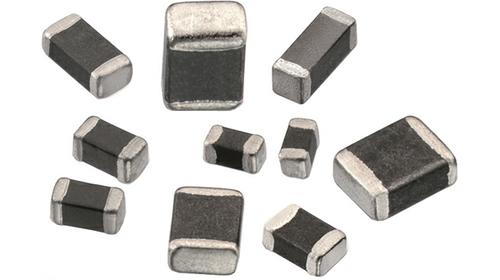

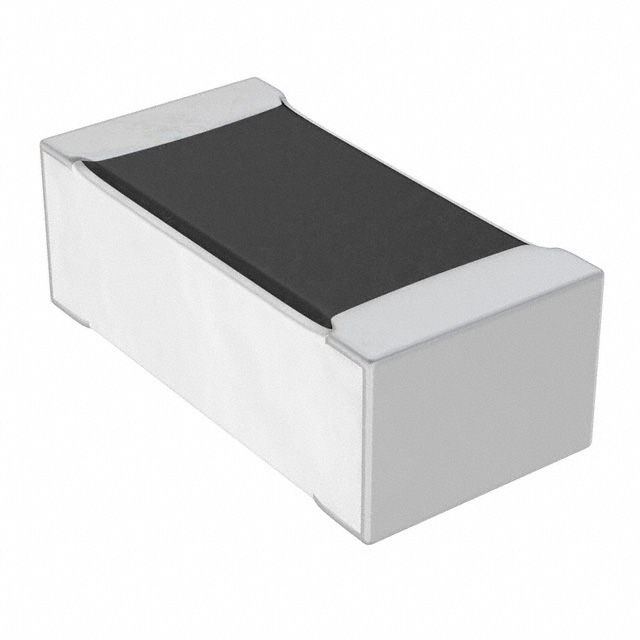

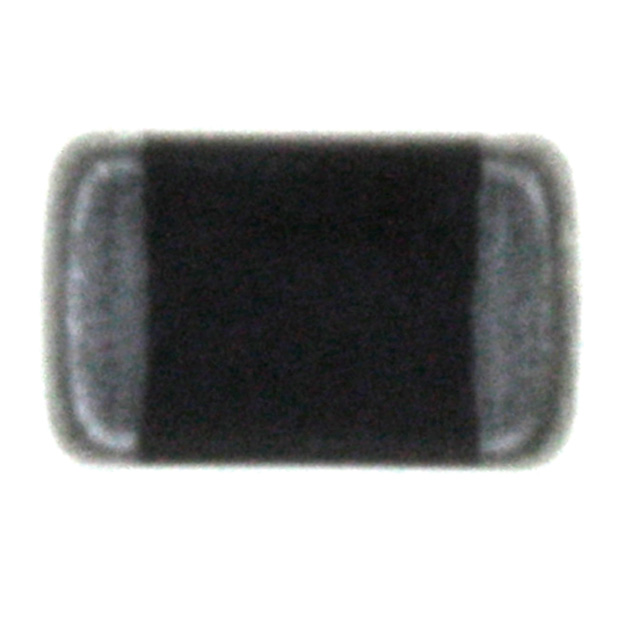

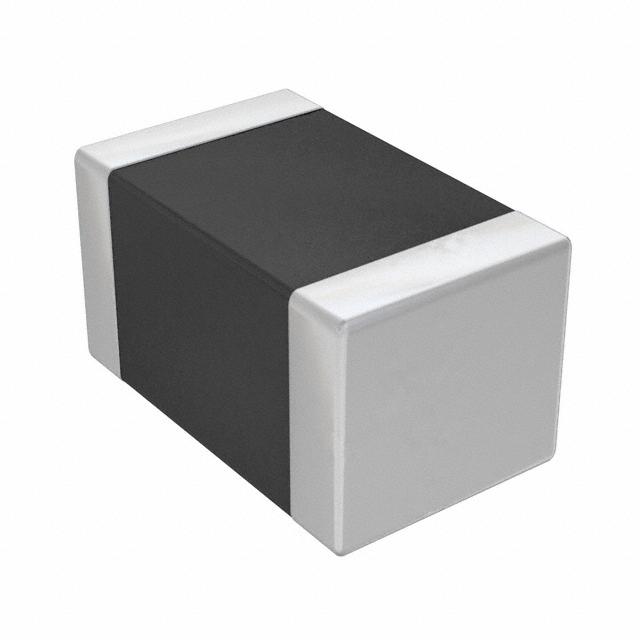

WURTH ELEKTRONIK 742792022 铁氧体磁珠, SMD 阻抗220Ω, 0805
高速多层 SMD - WE-CBF 系列
极佳的抗电磁干扰特性，直流电阻小
置于紧靠干扰源的位置，为最小的尺寸 0402，最大阻抗 1000Ω
可靠的镍锡电极
特别适用于数据线路滤波和电压去耦合
高额定电流，达 6A
推荐用于回流焊接
###- .
- *应用：**
**高速：** USB 2.0，IEEE 1394，LVDS
**宽带：** 控制信号，RS232，RS422，直流/直流转换器等
**高电流：** 电流源、直流/直流转换器等
尺寸 mm
---
封装 | A | B | C | D
0402 | 1.0 | 0.5 | 0.5 | 0.25
0603 | 1.6 | 0.8 | 0.8 | 0.3
0805 | 2.0 | 1.2 | 0.9 | 0.5
1206 | 3.2 | 1.6 | 1.1 | 0.5
1210 | 3.2 | 2.5 | 1.3 | 0.5
1806 | 4.5 | 1.6 | 1.6 | 0.5
1812 | 4.5 | 3.2 | 1.5 | 0.5
额定电流 2 A
电阻 50.0 mΩ
测试频率 100 MHz
电阻DC） ≤50 mΩ
额定电流Max 2 A
额定电流DC 2 A
电阻DC Max 0.05 Ω
安装方式 Surface Mount
封装公制 2012
封装 0805
长度 2 mm
宽度 1.2 mm
高度 0.9 mm
封装公制 2012
封装 0805
材质 Ferrite
工作温度 -55℃ ~ 125℃
产品生命周期 Active

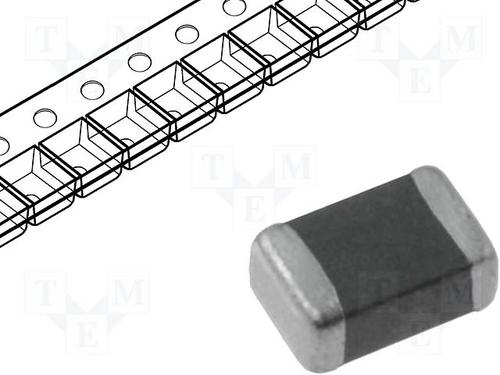

包装方式 Cut Tape CT
制造应用 P, Signal Processing, Power Management, Signal Processing, Consumer Electronics, Portable Devices, 电源管理, 便携式器材, Power Management, Consumer Electronics, 信号处理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
