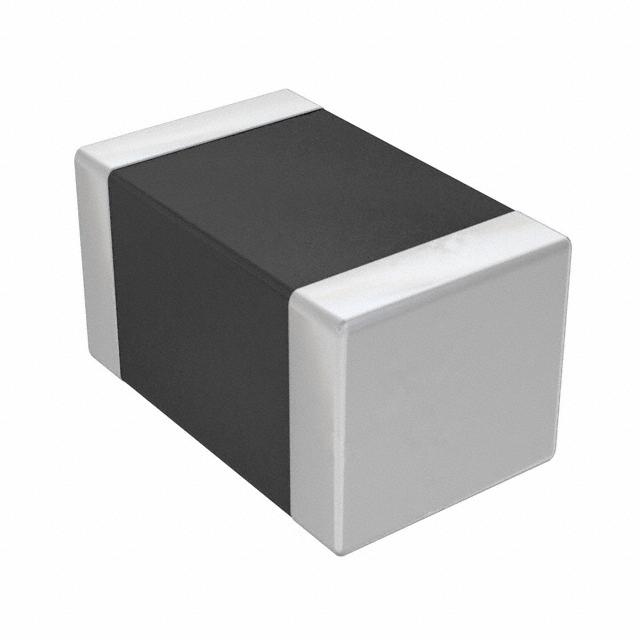

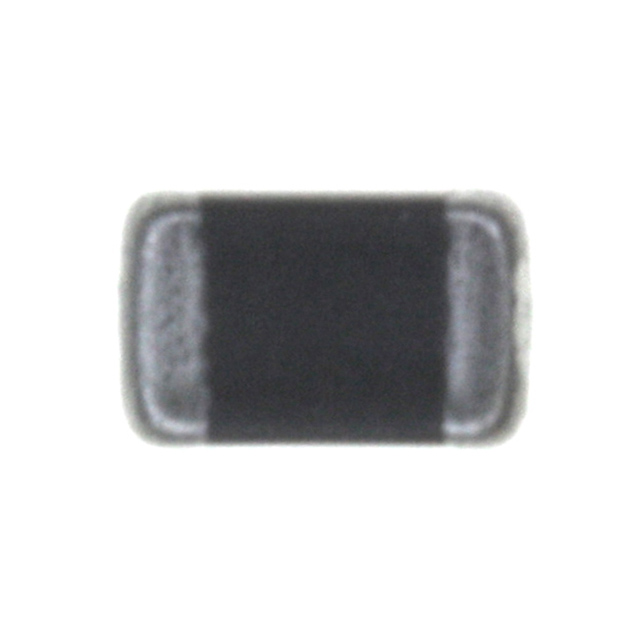

WURTH ELEKTRONIK 74279204 铁氧体磁珠, SMD 阻抗600Ω, 0805
镍锌吸收器

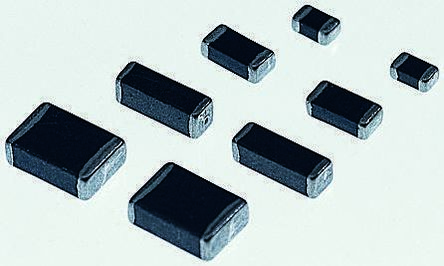

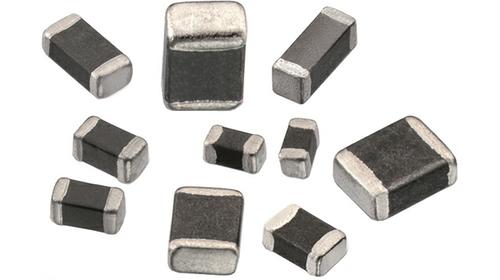

SMD 铁氧体磁珠，也称为多层片状磁珠或阻抗器
可以替代套管扼流圈、6 孔磁珠或 UHF 干扰抑制扼流圈使用
由于特殊多层设计，在退耦应用中（如在电源中）实现了很小的直流电阻损耗
由于材料的使用，对于频率范围在 100MHz 以上的 EMC 干扰抑制，干扰信号实现了高损耗电阻
铁氧体磁珠可充当吸收器，无需接地连接以实现滤波器功能
所需信号最小抑制
有效的 EMC 保护，可直接在干扰源处印刷电路板上获得或在可能受影响的设备上获得
磁性屏蔽，设计用于防止扰动辐射
高填充密度
出色的焊接属性
镍锡电极
适用于回流焊接、波焊和粘接
阻抗剖面的广泛选择可实现最佳滤波器匹配
高电流 SMD 铁氧体滤波器，用于宽带电源电缆耦合（电流高达 6A）
材料等级：3W110
### 应用
在振荡器、总线、测量和数据线路中的 EMC 干扰抑制
电源去耦
滤波电路
尺寸 mm
---
封装 | A | B | C | D
0603 | 1.6 | 0.8 | 0.8 | 0.5
0805 | 2.0 | 1.25 | 0.9 | 0.5
1206 | 3.2 | 1.6 | 1.1 | 0.5
1806 | 4.5 | 1.6 | 1.6 | 0.5
1812 | 4.5 | 3.2 | 1.5 | 0.5
额定电流 200 mA
电阻 350 mΩ
测试频率 100 MHz
电阻DC） ≤350 mΩ
额定电流Max 200 mA
额定电流DC 200 mA
电阻DC Max 0.35 Ω
安装方式 Surface Mount
封装公制 2012
封装 0805
长度 2 mm
宽度 1.2 mm
高度 0.9 mm
封装公制 2012
封装 0805
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Portable Devices, 工业, Industrial, 便携式器材, Consumer Electronics, Industrial, Power Management, Consumer Electronics, Portable , 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
