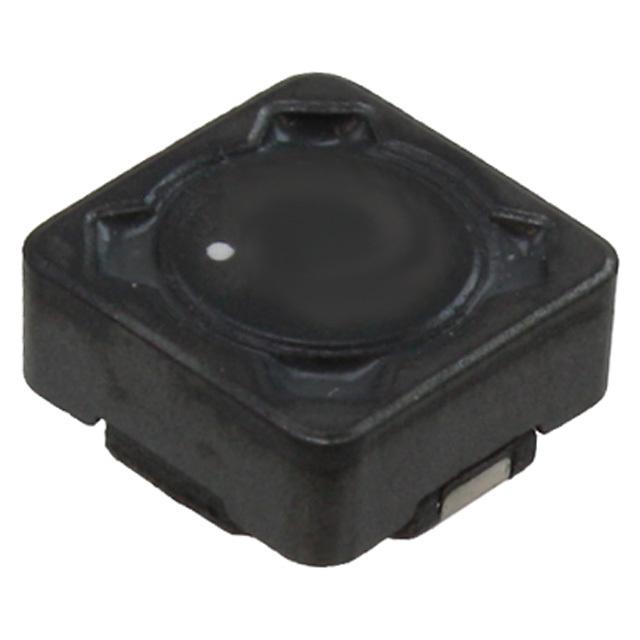

WURTH ELEKTRONIK 7447789115 表面贴装功率电感器, WE-PD系列, 15 µH, ± 20%, 屏蔽, 0.13 ohm, 1.51 A

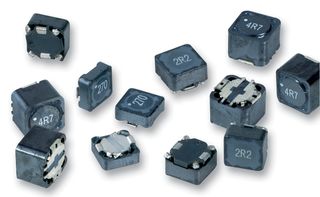

WE-PD 系列磁性屏蔽线绕扼流圈
Wurth WE-PD 线绕表面安装器为磁性屏蔽，从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面：回流。工作温度 -40 至 +125°C。
开关调节器带低工作电压
集成直流-直流转换器
开关调节器带高效率 >86%
图形卡
### 注
塑料基座变体应用由于其单片结构，仅部分适用于高变量或冲击应用。
### Wurth 非标准表面安装电感器（扼流圈）
得捷:
FIXED IND 15UH 1.51A 130MOHM SMD
欧时:
### WE-PD 系列磁性屏蔽线绕扼流圈Wurth WE-PD 线绕表面安装电感器为磁性屏蔽，从而导致低泄漏领域。这些功率电感器具有高存储容量和高电流负载。推荐的焊接剖面：回流。工作温度 -40 至 +125°C。### 应用开关调节器带低工作电压 集成直流-直流转换器 开关调节器带高效率 >86% 图形卡 尺寸 mm --- **大小** | **A mm** | **C mm** | **E mm** | **深度 mm** **7332** | 7.3 | 7.3 | 3.2 | 2.0 **7345** | 7.3 | 7.3 | 4.5 | 2.0 **1030** | 10 | 10 | 3.0 | 3.0 **1050** | 10 | 10 | 5.0 | 5.0 **1245** | 12 | 12 | 4.5 | 5.0 ### 注塑料基座变体应用由于其单片结构，仅部分适用于高变量或冲击应用。![http://china.rs-online.com/largeimages/LD333848-01.gif]http://china.rs-online.com/largeimages/LD333848-01.gif ### Wurth 非标准表面安装电感器（扼流圈）
e络盟:
功率电感SMD, 15 µH, 1.51 A, 屏蔽, 1.75 A, WE-PD系列, 7.3mm x 7.3mm x 3.2mm
Newark:
# WURTH ELEKTRONIK 7447789115 Surface Mount Power Inductor, WE-PD Series, 15 µH, 1.51 A, 1.75 A, Shielded, 0.13 ohm
额定电流 1.51 A
容差 ±20 %
电感 15 µH
自谐频率 20.8 MHz
产品系列 WE-PD
电阻 100 mΩ
共振频率 20.8 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤130 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.13 Ω
安装方式 Surface Mount
引脚数 2
封装 Nonstandard
长度 7.3 mm
宽度 3.2 mm
高度 3.2 mm
封装 Nonstandard
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 消费电子产品, 工业, 集成直流-直流转换器, Industrial, Power Management, Portable Devices, Consumer Electronics, 图形卡, 便携式器材, 开关调节器带高效率 >86%, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
