7448262013概述

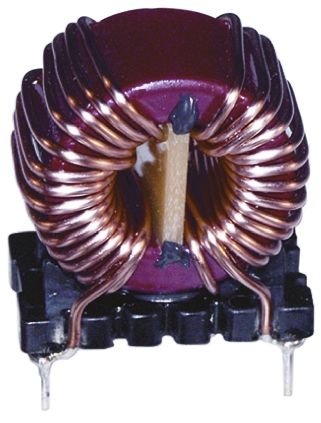

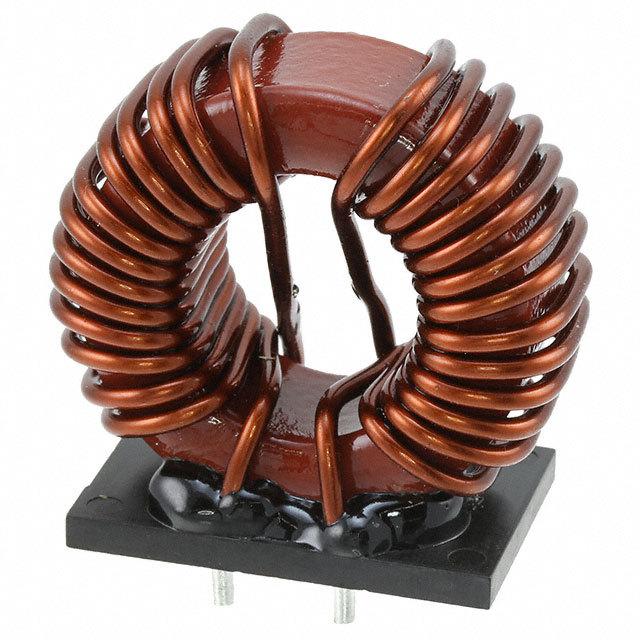

WURTH ELEKTRONIK 7448262013 共模扼流圈, 1.3mH 20A
Wurth WE-CMB XS、M 和 XL 系列共模
Wurth Elektronik 的 WE-CMB 系列共模扼流圈是紧凑型解决方案，即使在低频范围内也可提供高非对称干扰抑制。WE-CMB 系列共模扼流圈以其超紧凑型尺寸最大限度提供高电流。由于已经融入设计中抗电容卷绕技术，WE-CMB 共模扼流圈具有宽带屏蔽。
### 特点和优势：
紧凑设计
气候类别：40/125/21
IEC 60938-2
易燃性：UL 49 V-0
宽工作温度范围：-40°C 至 +125°C
### 产品应用：
WE-CMB 共模扼流圈特别适用于抑制共模噪声和抑制电机中的无线电干扰。合适的应用包括电源线路输入和输出滤波、电力电子以及对没有接地连接的设备进行滤波。
### Wurth 引线器（扼流圈）
7448262013中文资料参数规格
技术参数
额定电压AC 250 V
额定电流 20 A
容差 ±30 %
电感 1.3 mH
电阻 4.70 mΩ
测试频率 10 kHz, 50 Hz
电阻DC） 4.7 mΩ
额定电流Max 20 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 6.2 mΩ
封装参数
安装方式 Through Hole
引脚数 4
封装 Radial
外形尺寸
长度 43.5 mm
宽度 23.5 mm
高度 43 mm
封装 Radial
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tray
制造应用 Industrial, 工业, Power Management, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
7448262013引脚图与封装图
