744775147概述

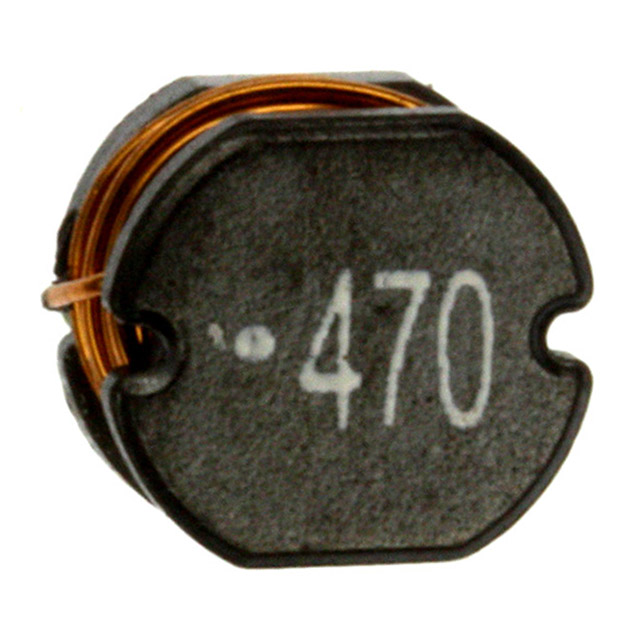

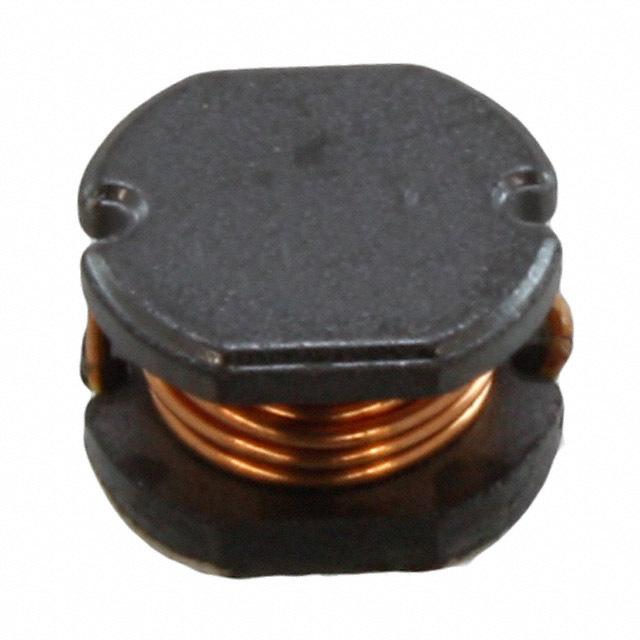

WURTH ELEKTRONIK 744775147 表面贴装功率电感器, WE-PD2系列, 47 µH, ± 10%, 非屏蔽, 0.18 ohm, 1.17 A

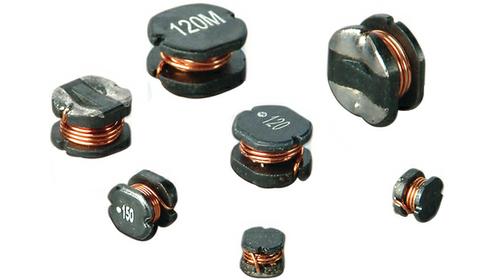

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
尺寸 mm
---
管壳尺寸 | A | B | C | D
4532 | 4.0 | 4.5 | 3.2 | 1.0
5820 | 5.0 | 5.8 | 2.0 | 2.0
5848 | 5.0 | 5.8 | 4.5 | 2.0
7850 | 7.0 | 7.8 | 5.0 | 3.0
1054 | 9.0 | 10.0 | 5.4 | 3.5
744775147中文资料参数规格
技术参数
额定电流 1.17 A
容差 ±10 %
电感 47 µH
自谐频率 10 MHz
产品系列 WE-PD2
电阻 134 mΩ
共振频率 10.0 MHz
电感公差 ±10 %
测试频率 1 kHz
电阻DC） ≤180 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.18 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 Nonstandard
外形尺寸
长度 7.8 mm
宽度 7 mm
高度 5 mm
封装 Nonstandard
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
744775147引脚图与封装图
