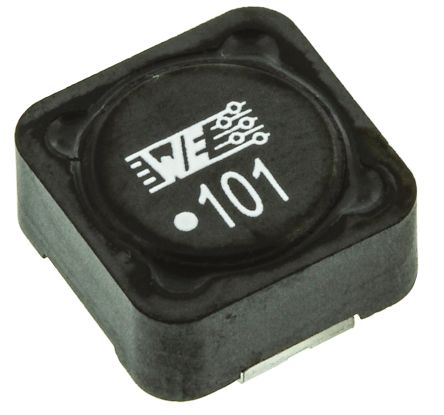

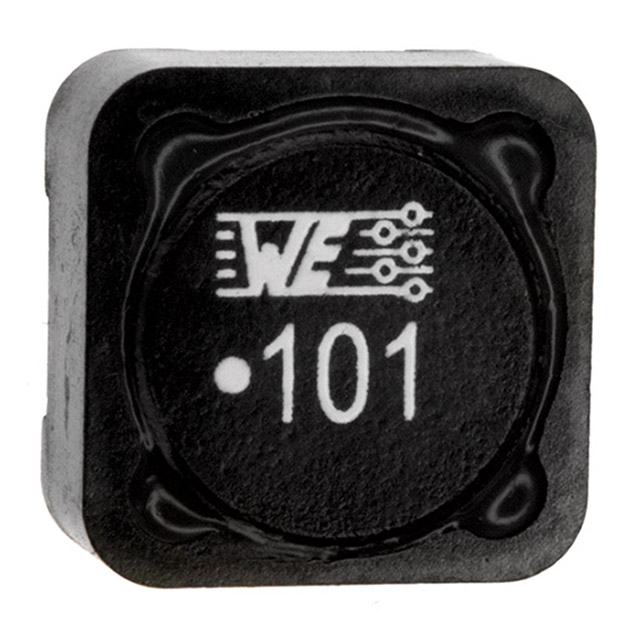

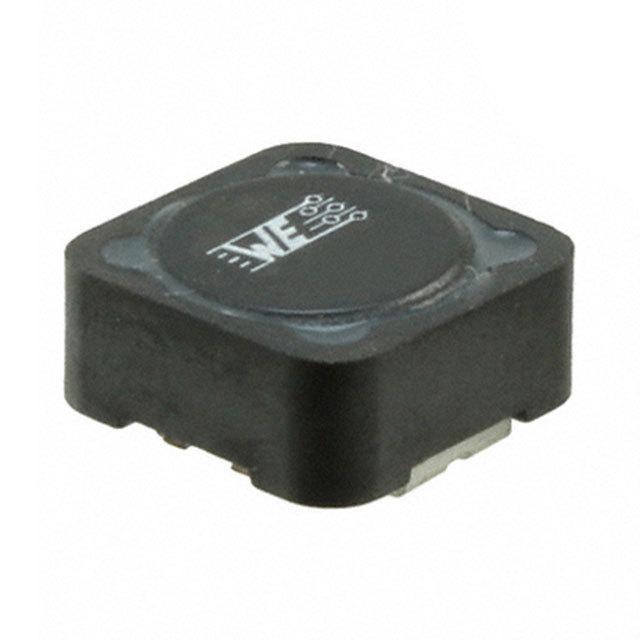

WURTH ELEKTRONIK 74477120 表面贴装功率电感器, WE-PD系列, 100 µH, ± 20%, 屏蔽, 0.16 ohm, 1.53 A
SMD 功率器 WE-PD 类型（金属基座 1260 - 1210）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于带极高效率 >86% 的开关调节器、显卡
欧时:
### SMD 功率电感器 WE-PD 类型（金属基座 1260 - 1210）磁性屏蔽型号，可导致低漏泄现场 高存储容量 低自损耗 最高可能的电流负载，用于 SMD 电感器 工作温度 -40 至 +125°C 推荐的焊接剖面：回流 应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于带极高效率 >86% 的开关调节器、显卡**大小** | **A mm** | **C mm** | **E mm** | **深度 mm** ---|---|---|---|--- 1260 | 12.0 | 12.0 | 6.0 | 5.0 1280 | 12.0 | 12.0 | 8.0 | 5.0 1210 | 12.0 | 12.0 | 10.0 | 5.0 ![http://china.rs-online.com/largeimages/LD333848-01.gif]http://china.rs-online.com/largeimages/LD333848-01.gif ### 表面安装
得捷:
FIXED IND 100UH 1.53A 160MOHM SM
贸泽:
Fixed Inductors WE-PD 1260 100uH 1.53A .16Ohm
立创商城:
100uH ±20% 1.7A 160mΩ
Newark:
# WURTH ELEKTRONIK 74477120 Surface Mount Power Inductor, WE-PD Series, 100 µH, 1.53 A, 1.7 A, Shielded, 0.16 ohm
额定电流 1.53 A
容差 ±20 %
电感 100 µH
自谐频率 6.6 MHz
产品系列 WE-PD
电阻 150 mΩ
共振频率 4.90 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤160 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.16 Ω
安装方式 Surface Mount
引脚数 2
封装 Nonstandard
长度 12 mm
宽度 12 mm
高度 6 mm
封装 Nonstandard
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 工业, Industrial, Portable Devices, 便携式器材, 电源管理, Power Management, 消费电子产品, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
