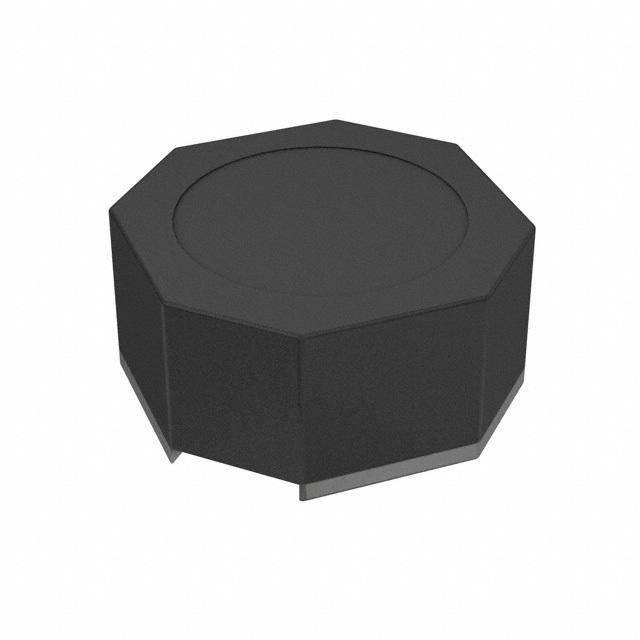

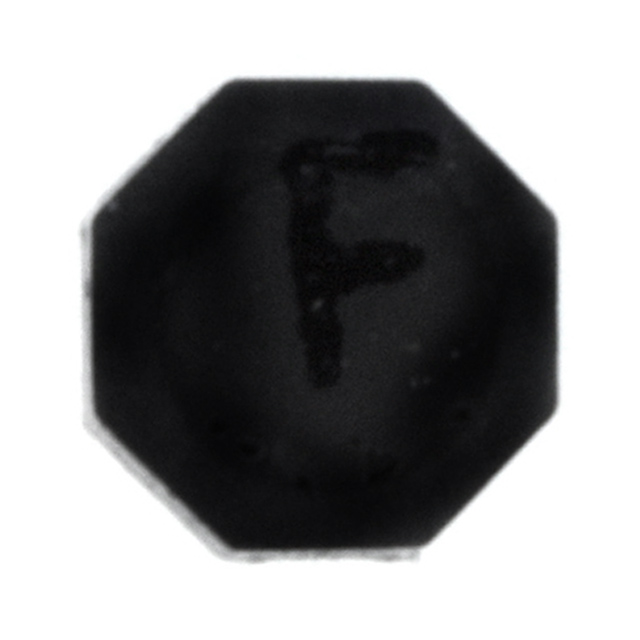

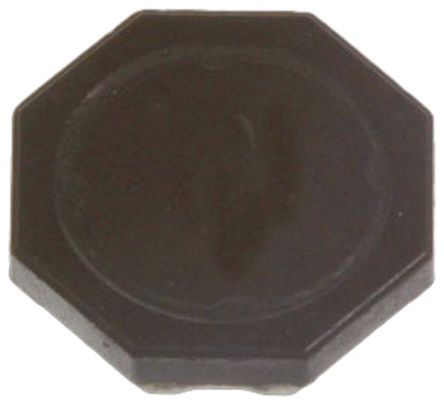

WURTH ELEKTRONIK 744029004 表面贴装功率电感器, WE-TPC系列, 4.7 µH, ± 30%, 屏蔽, 0.2 ohm, 1 A

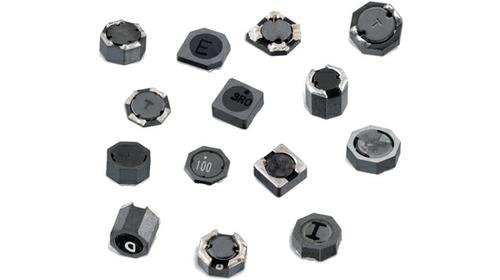

WE-TPC 系列 2.8mm 方形磁性屏蔽线绕扼流圈
WE-TPC 系列为超扁平功率器，具有大电流能力
磁性屏蔽，可导致低漏泄现场
工作温度：–40 至 +125°C
应用：便携式电源（例如 PDA、数码相机、PCMCIA 卡和显示器）；直流/直流转换器；嵌入式 PC；移动数据收集、遥测
Dimensions mm
---
**Package** | **Dimensions L x W x H**
M | 4.8 x 4.8 x 1.8 mm
LH | 5.8 x 5.8 x 2.8 mm
额定电流 1 A
容差 ±30 %
电感 4.7 µH
自谐频率 65 MHz
产品系列 WE-TPC
电阻 170 mΩ
共振频率 65 MHz
电感公差 ±30 %
测试频率 100 kHz
电阻DC） ≤200 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.2 Ω
安装方式 Surface Mount
引脚数 2
封装 2816
长度 2.8 mm
宽度 2.8 mm
高度 1.35 mm
封装 2816
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Communications & Networking, 工业, Industrial, 通信与网络, Consumer Electronics, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
