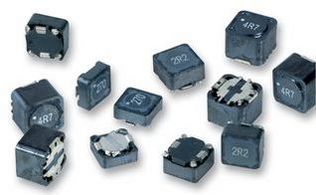

WURTH ELEKTRONIK 7447709100 表面贴装功率电感器, WE-PD系列, 10 µH, ± 20%, 屏蔽, 0.021 ohm, 7.1 A
SMD 功率器 WE-PD 类型（金属基座 1260 - 1210）
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度 -40 至 +125°C
推荐的焊接剖面：回流
应用：开关调节器（低工作电压）、集成直流/直流转换器，非常适用于带极高效率 >86% 的开关调节器、显卡
为了在 LED 应用中提供更高的光效率，Würth Elektronik 现在已经将采用白色涂层的 WE-PD 纳入其产品系列。安装组件现在也采用白色制造，当靠近电路板时，实现令人愉悦的光学设计。提供带白色涂层的 SMD 功率电感器，规格为 7332、7345、1260 和 1280（所有规格均带有塑料基座）。
磁性屏蔽型号，可导致低漏泄现场
高存储容量
低自损耗
最高可能的电流负载，用于 SMD 电感器
工作温度：-40 °C 至 +125 °C
推荐的焊接剖面：回流
开关调节器具有低工作电压（计算机、便携式计算机、移动电话和寻呼机）
集成直流/直流转换器
特别适用于开关调节器，具有极高的效率 > 86%
图形卡
塑料基座：由于一件式结构，这些产品非常适用于高振动或冲击应用
额定电流 7.1 A
容差 ±20 %
电感 10 µH
自谐频率 21 MHz
产品系列 WE-PD
电阻 13.0 mΩ
共振频率 21.0 MHz
电感公差 ±20 %
测试频率 1 kHz
电阻DC） ≤21 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.021 Ω
安装方式 Surface Mount
引脚数 2
封装 XXL
长度 12 mm
宽度 12 mm
高度 10 mm
封装 XXL
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, Consumer Electronics, 便携式器材, Portable Devices, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
