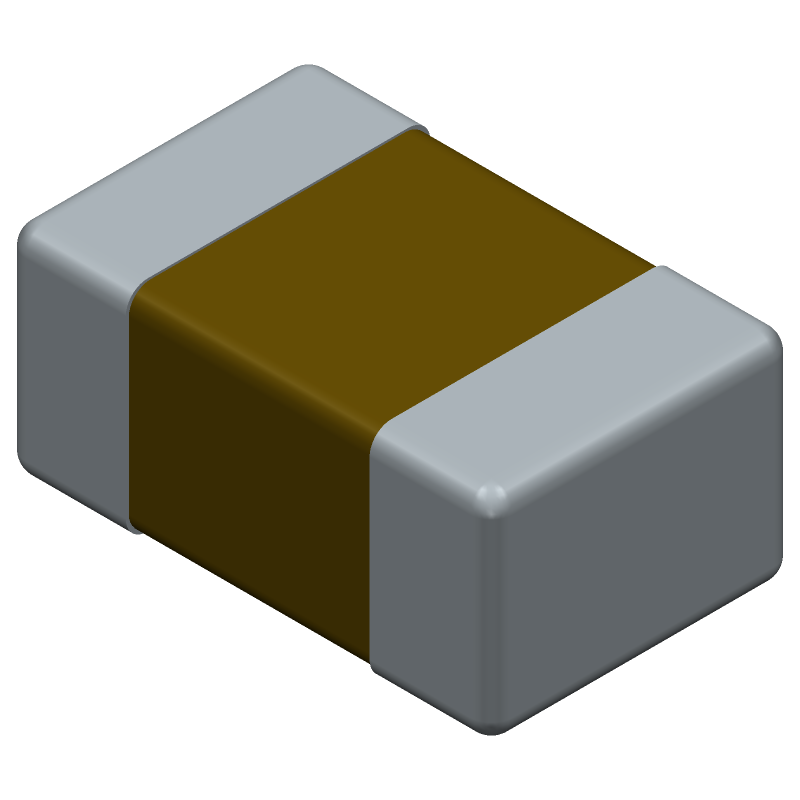

WURTH ELEKTRONIK 742792011 铁氧体磁珠, SMD 阻抗10Ω, 0805

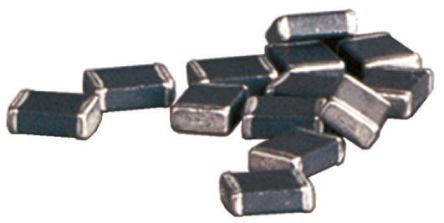

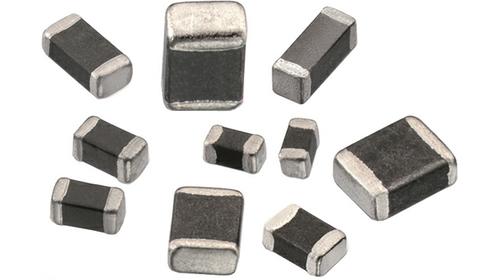

高速多层 SMD - WE-CBF 系列
极佳的抗电磁干扰特性,直流电阻小
置于紧靠干扰源的位置,为最小的尺寸 0402,最大阻抗 1000Ω
可靠的镍锡电极
特别适用于数据线路滤波和电压去耦合
高额定电流,达 6A
推荐用于回流焊接
###**高速:** USB 2.0,IEEE 1394,LVDS
**宽带:** 控制信号,RS232,RS422,直流/直流转换器等
**高电流:** 电流源、直流/直流转换器等
得捷:
FERRITE BEAD 10 OHM 0805 1LN
欧时:
### 高速多层铁氧体 SMD - WE-CBF 系列极佳的抗电磁干扰特性,直流电阻小 置于紧靠干扰源的位置,为最小的尺寸 0402,最大阻抗 1000Ω 可靠的镍锡电极 特别适用于数据线路滤波和电压去耦合 高额定电流,达 6A 推荐用于回流焊接 ### **应用:****高速:** USB 2.0,IEEE 1394,LVDS **宽带:** 控制信号,RS232,RS422,直流/直流转换器等 **高电流:** 电流源、直流/直流转换器等 尺寸 mm --- 封装 | A | B | C | D 0402 | 1.0 | 0.5 | 0.5 | 0.25 0603 | 1.6 | 0.8 | 0.8 | 0.3 0805 | 2.0 | 1.2 | 0.9 | 0.5 1206 | 3.2 | 1.6 | 1.1 | 0.5 1210 | 3.2 | 2.5 | 1.3 | 0.5 1806 | 4.5 | 1.6 | 1.6 | 0.5 1812 | 4.5 | 3.2 | 1.5 | 0.5 ![http://china.rs-online.com/largeimages/LD367481-01.gif]http://china.rs-online.com/largeimages/LD367481-01.gif ### 磁珠 - 表面安装
Newark:

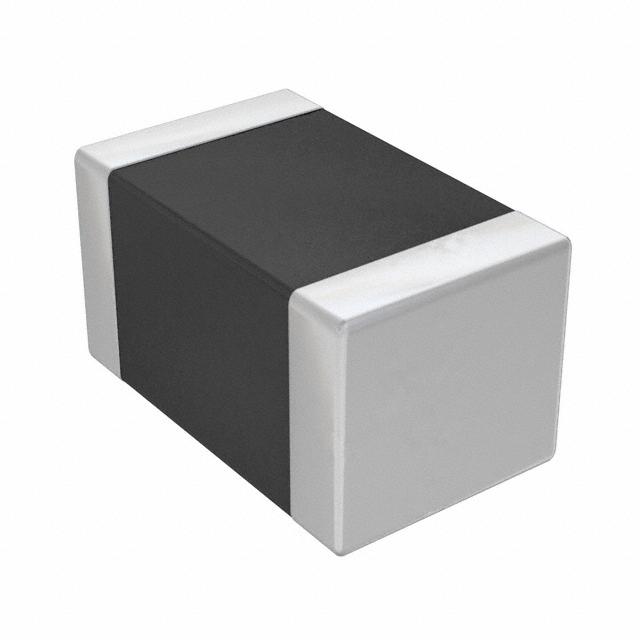

# WURTH ELEKTRONIK 742792011 Ferrite Bead, 10 ohm, 0805 [2012 Metric], 3 A, 0.025 ohm, ± 25%
额定电流 3 A
电阻 30.0 mΩ
测试频率 100 MHz, 1000 MHz
电阻DC) 25 mΩ
额定电流Max 3 A
额定电流DC 3 A
精度 ±25 %
电阻DC Max 0.025 Ω
安装方式 Surface Mount
封装公制 2012
封装 0805
长度 2 mm
宽度 1.2 mm
高度 0.9 mm
封装公制 2012
封装 0805
材质 Ferrite
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, Portable Devices, 工业, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
