744042004概述

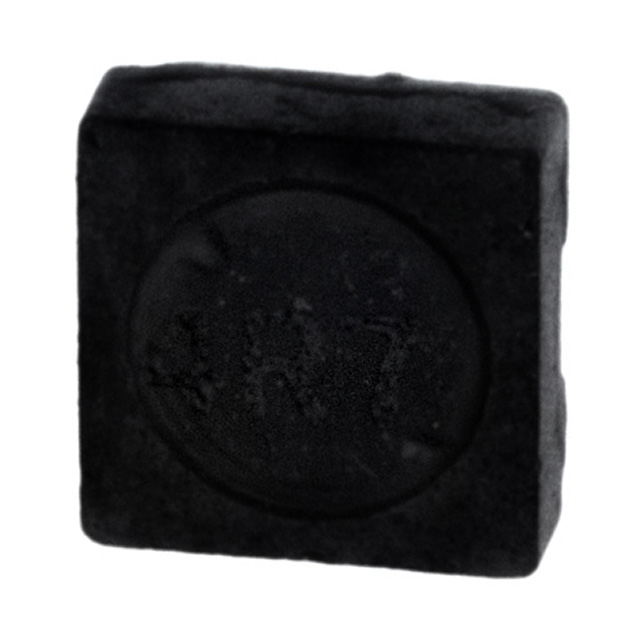

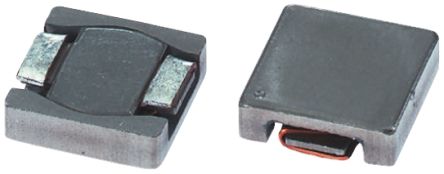

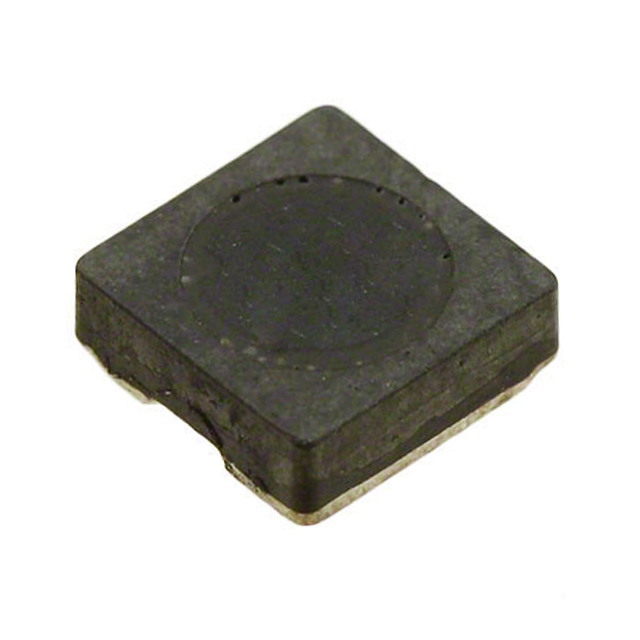

WURTH ELEKTRONIK 744042004 表面贴装功率电感器, WE-TPC系列, 4.7 µH, ± 30%, 屏蔽, 0.082 ohm, 1.72 A

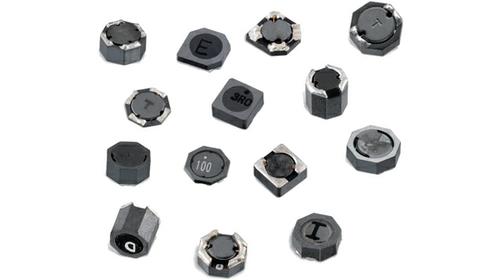

WE-TPC系列是一款SMD屏蔽器, 采用4垫设计, 具有出色的机械强度。与非屏蔽款式相比, WE-TPC系列减少了杂散磁场。
- .
- 扁平功率电感器
- .
- 高电流性能
- .
- 磁屏蔽, 低磁场泄露
- .
- 推荐焊接: 回流焊
- .
- 工作温度: -40°C至+125°C
744042004中文资料参数规格
技术参数
额定电流 1.72 A
容差 ±30 %
电感 4.7 µH
自谐频率 70 MHz
产品系列 WE-TPC
电阻 70.0 mΩ
共振频率 70.0 MHz
电感公差 ±30 %
测试频率 100 kHz
电阻DC） ≤82 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.082 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 4818
外形尺寸
长度 4.8 mm
宽度 4.8 mm
高度 1.8 mm
封装 4818
物理参数
重量 0.002639907768 kg
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Power Management, 电源管理
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
744042004引脚图与封装图
