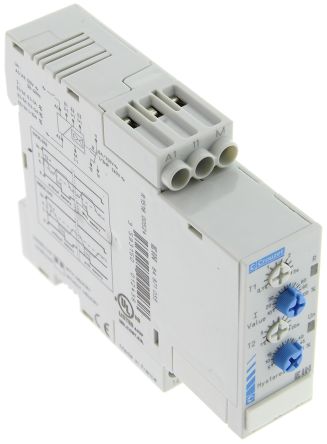

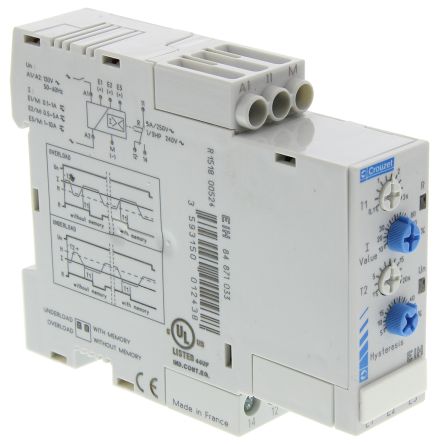

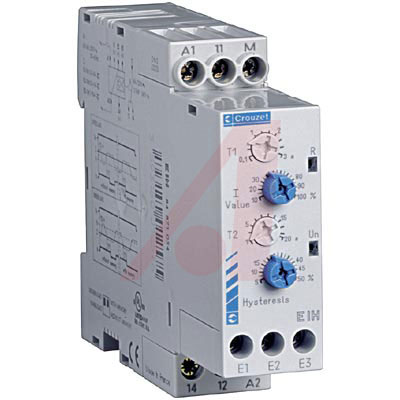

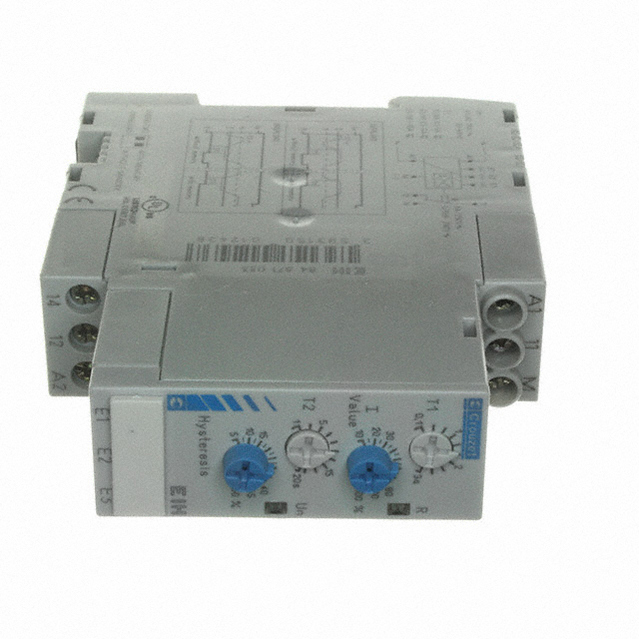

Crouzet 电流 监控继电器, 带单刀双掷 触点, 120 V 交流

Relè per controllo di corrente - EIH

Relè per il controllo del superamento dei limiti inferiore

Superiore impostati per la corrente, montaggio su guida DIN 22,5mm

Le seguenti caratteristiche sono applicabili a tutti i modelli

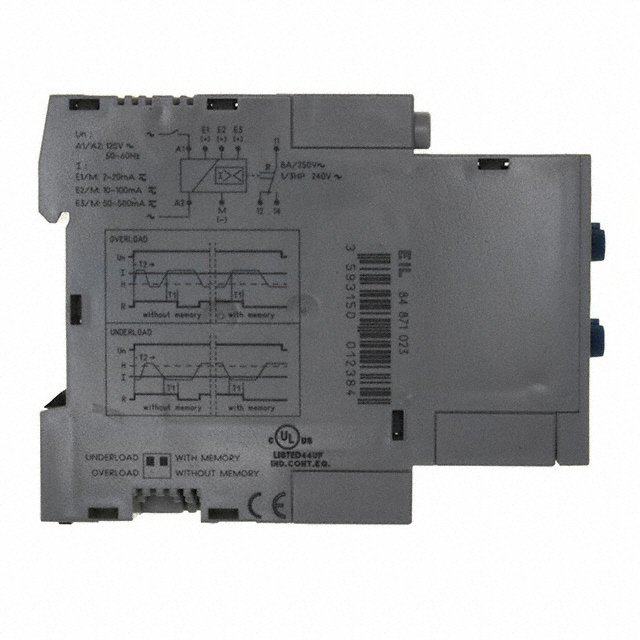

**Controllo di corrente c.a./c.c. senza memoria:** quando il valore della corrente controllata, alternata o continua, raggiunge il valore di soglia che appare sulla faccia anteriore, il relè di uscita cambia stato dopo il ritardo T1. Quando la corrente scende al di sotto della soglia dell"isteresi, o quando si interrompe l"alimentazione, il relè torna istantaneamente nello stato iniziale.

**Controllo della corrente c.a./c.c. con memoria:** quando la corrente controllata, alternata o continua, raggiunge il valore di soglia che appare sulla faccia anteriore, dopo il ritardo T1 il relè di uscita cambia stato e rimane bloccato in tale posizione. Per azzerare la funzione di memorizzazione, è necessario scollegare l"alimentazione ausiliaria.

**Funzione di controllo delle sovracorrenti Superiore:** il ritardo all"accensione T2 impedisce il rilevamento dei picchi di corrente dovuti allo spunto di avvio dei motori. Il ritardo T1 al superamento verso l"alto del valore di soglia garantisce l"immunità ai transitori e ad altre interferenze, impedendo di conseguenza l"attivazione errata del relè di uscita.

**Funzione di controllo delle sottocorrenti inferiore:** il ritardo all"accensione T2 impedisce il verificarsi di passaggi di corrente. Il ritardo T1 al superamento verso il basso del valore di soglia garantisce l"immunità ai cali di corrente casuali, impedendo di conseguenza attivazioni errate del relè di uscita.

Controllo di correnti c.a. e c.c.

Intervalli di misura da 2 a 500mA EIL e da 0,1 a 10A EIH

Valore di soglia ed isteresi regolabili separatamente

Misurazione di correnti superiori o inferiori al limite tramite selettore DIP

Precisione delle misure garantita da un microcontrollore

Intervallo di misura | EIL |   |   | EIH |   |   | EIT

---|---|---|---|---|---|---|---

Ingresso | E1-M | E2-M | E3-M | E1-M | E2-M | E3-M | E1-M

Sensibilità | 2 → 20mA | 10 → 100mA | 50 → 500mA | 0,1 → 1A | 0,5 → 5A | 1 → 10A | 10A → 100A

Res. in ingresso | 5 | 1 | 0,2 | 0,1 | 0,02 | 0,01k | 20

Tensione di alimentazione | 120V, 230V 50/60Hz isolamento galvanico mediante trasformatore

24V= senza isolamento galvanico

.

---|---

Intervallo di funzionamento | 0,85 → 1,15 x Un

Frequenza | 40 → 500Hz

Regolazione del valore di soglia | 10 → 100% dell"intervallo di misura

Regolazione dell"isteresi | 5 → 50% del valore di soglia visualizzato

Precisione di visualizzazione | ±10% del valore di soglia preimpostato

Precisione di ripetizione | ±0,1% con parametri costanti

Variazione della tensione | ±0,1% ±10% Un

Variazione temp. | ±0,2%/C

Ritardo al raggiungimento del |

valore di soglia superiore T1 | 0,1 → 3s ±20%

Ritardo durante il funz. T2 | 1s → 20s ±30%

Ritardo all"accensione | 500ms

Relè di uscita | deviatore monopolare con contatto AgCdO, max 8A c.a.

Temp. di funzionamento | -20°C → +60°C

Peso | 140g

### 注

all"interno dell"unità, il polo negativo dell"alimentazione ausiliaria e quello del circuito di misura sono collegati tra loro.

Per il funzionamento del relè per il controllo di corrente modello EIT è necessario un trasformatore di corrente appropriato.
