826949-5概述

12 毫米### 2.54mm TE Connectivity HE 14 系列### 2.54mm Tyco AMP HE14 系列

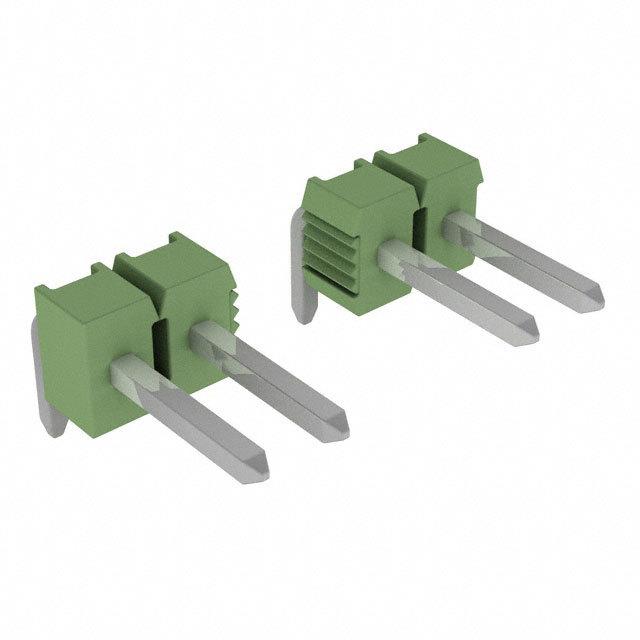

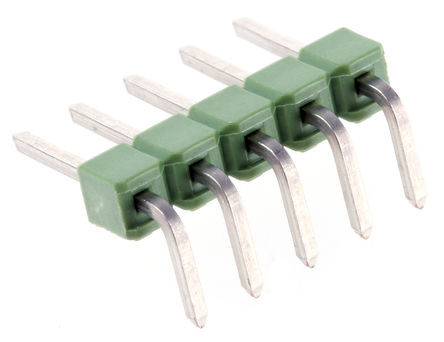

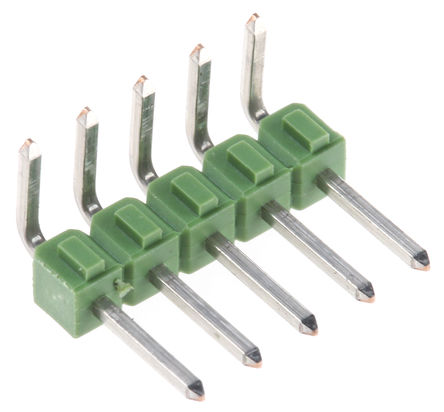

AMPMODU Mod II 2.54 mm 单排无罩分离式引脚管座

AMPMODU Mod II 无罩单排分离式印刷电路板引脚管座,具有 2.54mm 中心线。这些多用途 AMPMODU Mod II 分离式印刷电路板管座可拆分成所需尺寸。一次性安装所有焊接柱,节省时间和人力成本。这些 2.54mm AMPMODU Mod II 引脚管座提供垂直或直角安装方向。还提供表面安装型号

### 特点和优势

• 多用途,可分拆为所需尺寸

• 安装起来快速且省时

• 可靠且实惠

### 应用

这些 AMPMODU Mod II 印刷电路板引脚管座适用于各种应用。应用包括汽车控制、工业和测试设备、计算机、通信、医疗仪器、存储设备和电器


得捷:
CONN HEADER R/A 5POS 2.54MM


欧时:
TE Connectivity 引脚管座 AMPMODU Mod II 系列 5路 2.54mm节距 1排 直角 826949-5, 焊接端接, 3A, 通孔


立创商城:
2.54mm 方针


e络盟:
线至板连接器, 直角, 2.54 mm, 5 触点, 针座, AMPMODU MOD II系列, 通孔安装, 1 排


Allied Electronics:
2.54mm, Header, pin, SR, 5W, 90°, Sn


安富利:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder RA Thru-Hole


Chip1Stop:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder RA Thru-Hole Box


Verical:
Conn Unshrouded Header HDR 5 POS 2.54mm Solder RA Side Entry Thru-Hole Box


Newark:
# AMP - TE CONNECTIVITY  826949-5  Wire-To-Board Connector, Right Angle, AMPMODU Mod II Series, Through Hole, Header, 5, 2.54 mm


Powell:
AMPMODU Unshrouded Headers


826949-5中文资料参数规格
技术参数

触点数 5

极性 Male

触点电镀 Tin

额定电流 3 A

排数 1

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 5

额定电流Max 5A/触头

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

高度 3.05 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Green

触点材质 Brass

工作温度 -65℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Box

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

826949-5引脚图与封装图

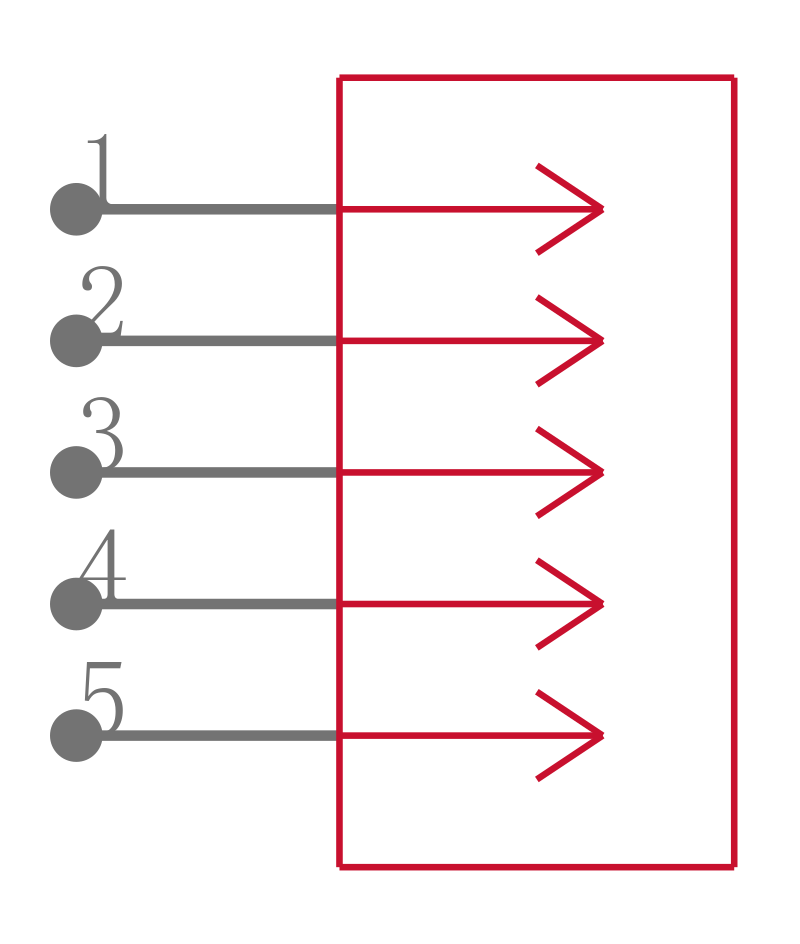

826949-5引脚图
826949-5封装图

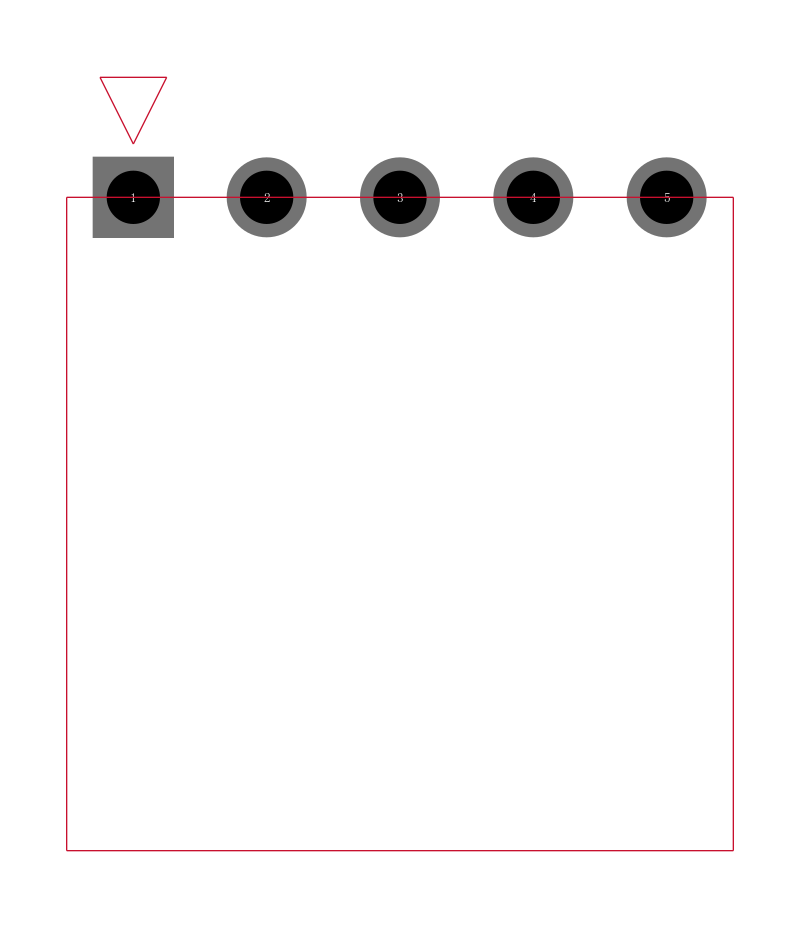

826949-5封装焊盘图
