3M

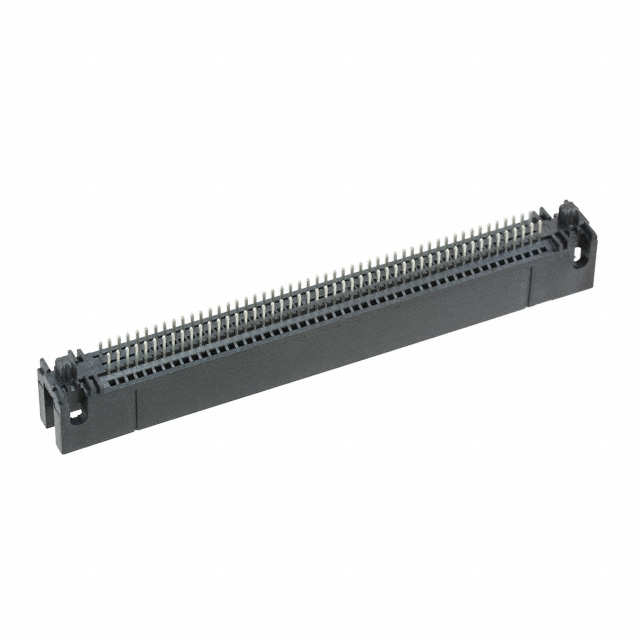

810 系列三极化 1.27 x 2.54 mm 有罩印刷电路板弹射管座
810 系列印刷电路板通孔印刷电路板安装双排有罩三极化弹射管座具有节省空间的 1.27 x 2.54 mm 触点配置。这种配置使这些 810 系列印刷电路板管座是其它传统 2.54 x 2.54 mm 长度的一半,板密度增加一倍。三极化由外壳上的三个极化凸缘组成,当与 820 系列插座配接时,可提供牢固的对准。这些 810 系列管座的弹射闩锁设计用于承受坚固、高性能应用,可随管座一起提供或单独购买。完全屏蔽的外壳可提供触点保护,由高温塑料制成,使其适用于无铅通孔锡膏焊接方式。压配板锁整合到外壳的每一端,用于在焊接时将连接器固定到印刷电路板
### 特点和优势
紧凑型 1.27 x 2.54 mm 节省空间的设计
三极化,用于牢固对准配接插座
四壁罩,用于提供触点保护
高温热塑性塑料,用于无铅通孔锡膏焊接
压配板锁,用于固定印刷电路板连接
技术参数
---
触点材料 | 铜
电镀 | 镀金镍
额定电流 | 1A
温度等级 | -55°C 至 +105°C
耐电压 | 1000V 有效值
### 注
请参阅 3M IDC 带状电缆 - 库存号 120-8413(典型)。 另提供专用工具 - 参见库存号 120-6962 和范围。
触点数 100
极性 Male
线规 30.0 AWG
触点电镀 Tin
额定电流 500 mA
绝缘电阻 10.0 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 100
额定电压Max 500 V
安装方式 Through Hole
引脚间距 1.27 mm
长度 77.72 mm
宽度 7.87 mm
高度 10.29 mm
引脚间距 1.27 mm
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Tray
制造应用 -
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
