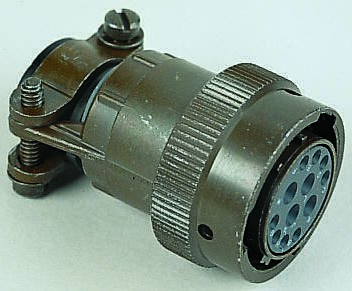

SOURIAU 85106EC1832S50 圆形连接器, MIL-C-26482G Series I, 插头, 32 触点, 母, 焊接, 电缆安装
851 系列母插头，带直向
插头，带直向连接器和电缆夹。
焊接触点，用于 24 → 18 AWG 电缆（截面 = 0.21 → 0.93 mm2）。
ref. | Stock | no. of contacts | | Length
---|---|---|---|---
| no. | Ø 1 mm | Ø 1.6 mm | max. mm
851 06 EC 83A S 50 | 194-2028 | 3 | - | 48.00
851 06 EC 833 S 50 | 160-0667 | 3 | - | 48.00
851 06 EC 106 S 50 | 160-0718 | 6 | - | 48.00
851 06 EC 1210 S 50 | 160-0724 | 10 | - | 48.00
851 06 EC 1412 S 50 | 129-8719 | 8 | 4 | 48.00
851 06 EC 1419 S 50 | 129-8292 | 19 | - | 48.00
851 06 EC 1626 S 50 | 129-8309 | 26 | - | 51.00
851 06 EC 1832 S 50 | 160-0746 | 32 | - | 51.00
851 06 EC 2041 S 50 | 160-0752 | 41 | - | 52.00
851 06 EC 2255 S 50 | 194-2034 | 55 | - | 52.00
ref. | Ø max. | max. width | Ø cable
---|---|---|---
Souriau | mm | of cable clamp mm | input mm
851 06 EC 83A S 50 | 19.05 | 19.90 | 3.50
851 06 EC 833 S 50 | 19.05 | 19.90 | 3.50
851 06 EC 106 S 50 | 21.80 | 21.50 | 5
851 06 EC 1210 S 50 | 26.15 | 25.00 | 8.20
851 06 EC 1412 S 50 | 29.35 | 27.80 | 10
851 06 EC 1419 S 50 | 29.35 | 27.80 | 10
851 06 EC 1626 S 50 | 32.50 | 29.40 | 13.00
851 06 EC 1832 S 50 | 35.30 | 35.30 | 16.00
851 06 EC 2041 S 50 | 38.85 | 35.30 | 16.00
851 06 EC 2255 S 50 | 42.05 | 41.10 | 19.30
触点数 32
极性 Male
触点电镀 Gold
额定电流 7.5 A
绝缘电阻 5000 Ω
针脚数 32
接触电阻 5 Ω
拔插次数 500
工作温度Max 125 ℃
工作温度Min -55 ℃
安装方式 Solder
触点材质 Copper Alloy
材质 Aluminum Alloy
工作温度 -55℃ ~ 125℃
包装方式 Bulk
制造应用 Aerospace, Defence, Military, 军用与航空, Avionics, 国防, 航空电子
RoHS标准 Non-Compliant
含铅标准 Contains Lead
REACH SVHC标准 Contains SVHC
军工级 Yes
REACH SVHC版本 2015/12/17
