8350-6005概述

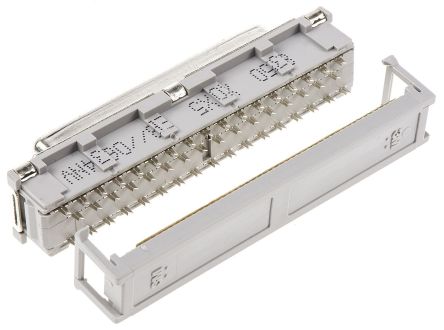

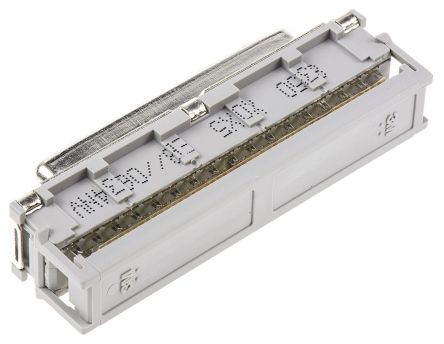

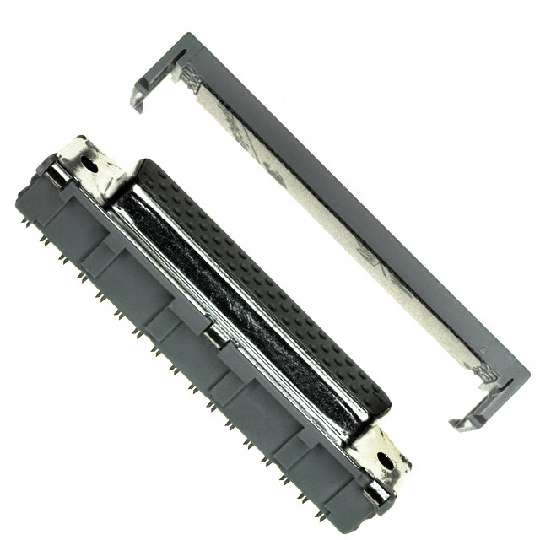

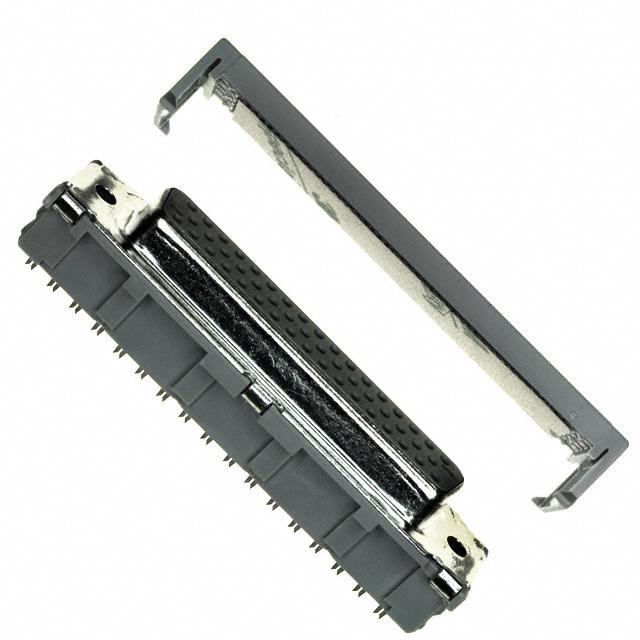

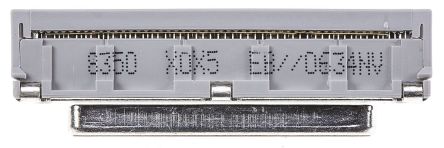

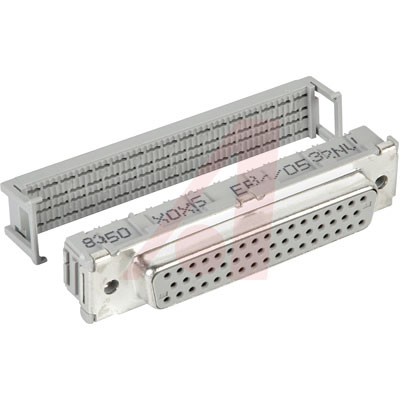

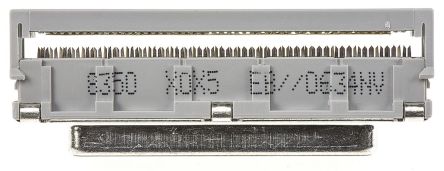

3M 8350-6005 连接器, D sub, 堆叠式, D Tin And Dimple系列, DD, 插座, 50 触点, 金属主体, IDC / IDT
II 类 D 型金属外壳
电缆安装 D 型连接器，专为 II 类性能设计
镀锡带凹痕，确保良好接地
有关工具，请参见库存号 120-6962 到 192-7748
这些连接器特别适合与 彩色编码带状电缆（库存号 120-8485）一起使用
必须单独订购应力消除件，请参见库存号 121-2822
### 注
XXXX-XXX0 部件号具有 Ø3.05 mm 法兰孔
XXXX-XXX5 部件号具有 #4-40 UNC 螺纹法兰。
XXXX-XXX9 部件号具有铆钉压接法兰
8350-6005中文资料参数规格
技术参数
触点数 50
极性 Female
触点电镀 Gold
额定电压DC 500 V
额定电压AC 350 V
额定电流 1 A
绝缘电阻 1000 MΩ
排数 3
易燃性等级 UL 94 V-0
针脚数 50
接触电阻 20.0 mΩ
拔插次数 200
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Panel
封装 Metal
引脚间距 2.74 mm

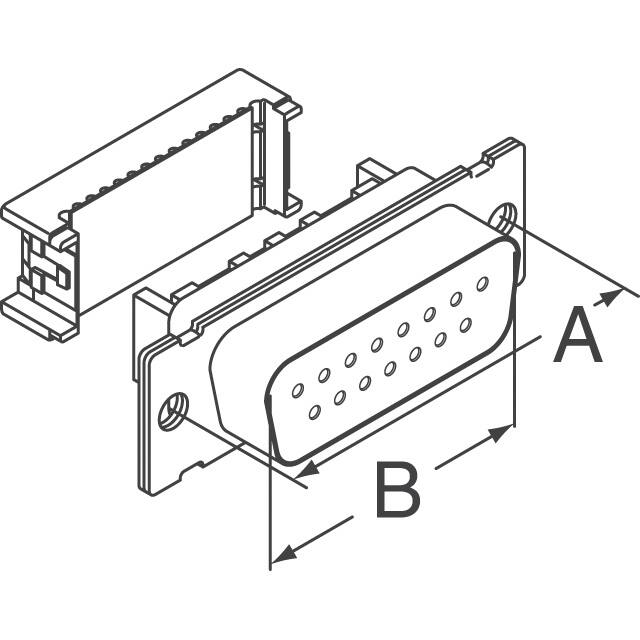

外形尺寸
长度 70.9 mm
宽度 22.05 mm
高度 22.05 mm
封装 Metal
引脚间距 2.74 mm
物理参数
外壳颜色 Gray
颜色 Gray
触点材质 Copper Alloy
材质 Steel
绝缘材质 Polyester
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 工业, Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
