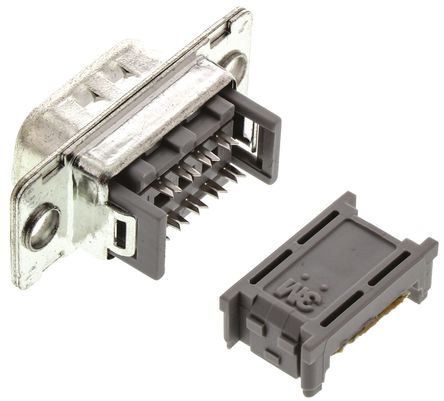

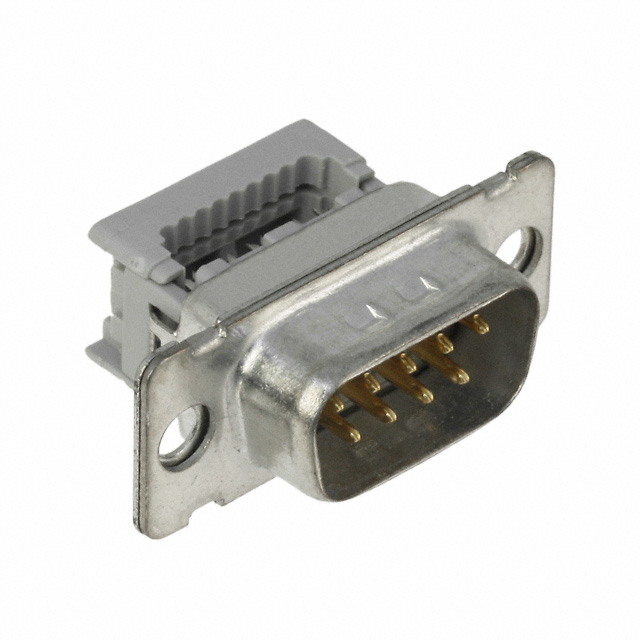

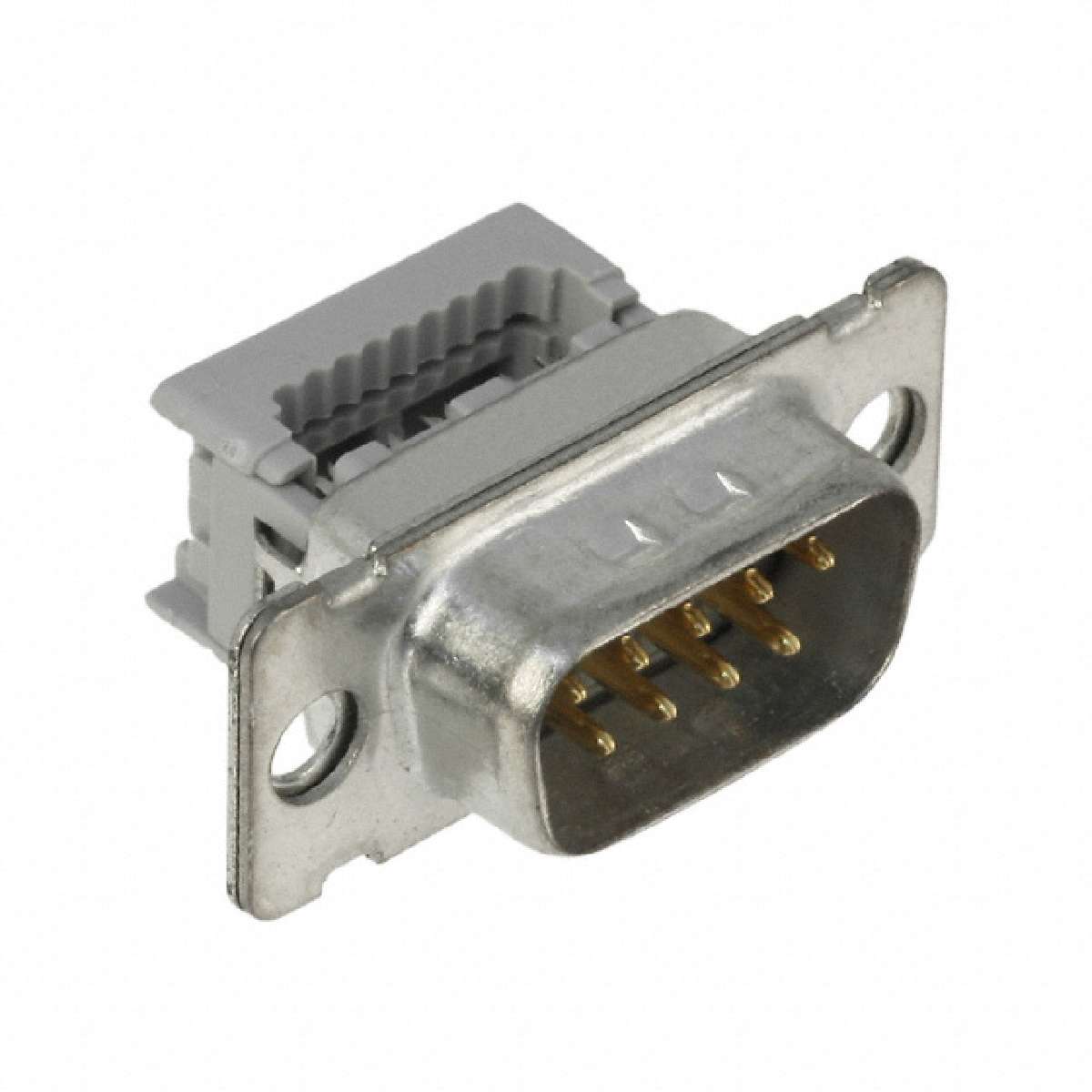

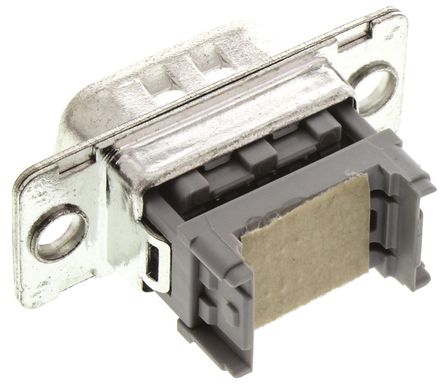

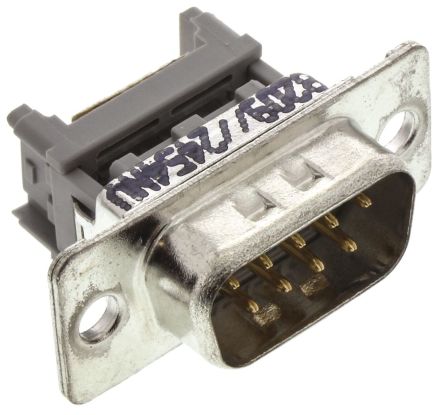

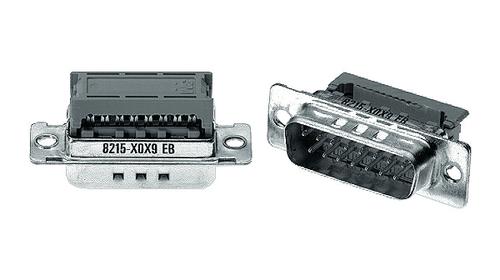

3M 8209-6009 连接器, D sub, 堆叠式, 8200系列, DE, 插头, 9 触点, 钢主体, IDC / IDT
II 类 D 型金属外壳
电缆安装 D 型连接器，专为 II 类性能设计
镀锡带凹痕，确保良好接地
有关工具，请参见库存号 120-6962 到 192-7748
这些连接器特别适合与 彩色编码带状电缆（库存号 120-8485）一起使用
必须单独订购应力消除件，请参见库存号 121-2822
### 注
XXXX-XXX0 部件号具有 Ø3.05 mm 法兰孔
XXXX-XXX5 部件号具有 #4-40 UNC 螺纹法兰。
XXXX-XXX9 部件号具有铆钉压接法兰
触点数 9
极性 Male
触点电镀 Gold
额定电流 1 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 9
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装 Metal
引脚间距 2.77 mm
长度 31.2 mm
宽度 12.4 mm
高度 16.5 mm
封装 Metal
引脚间距 2.77 mm
外壳颜色 Gray
颜色 Gray
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
