8337-6009概述

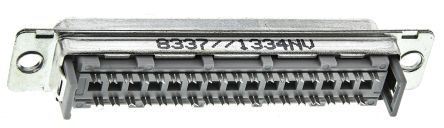

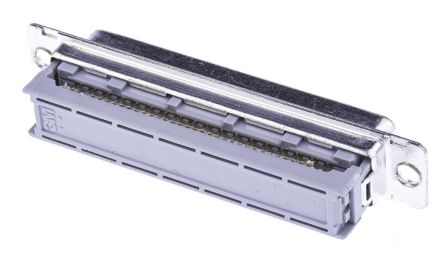

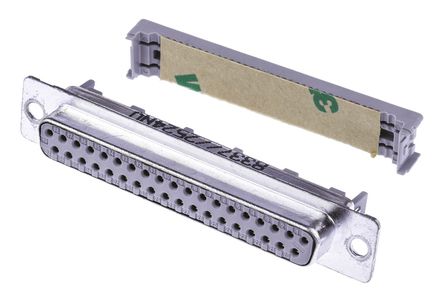

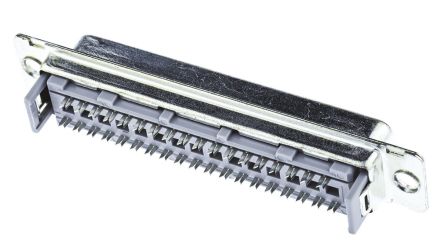

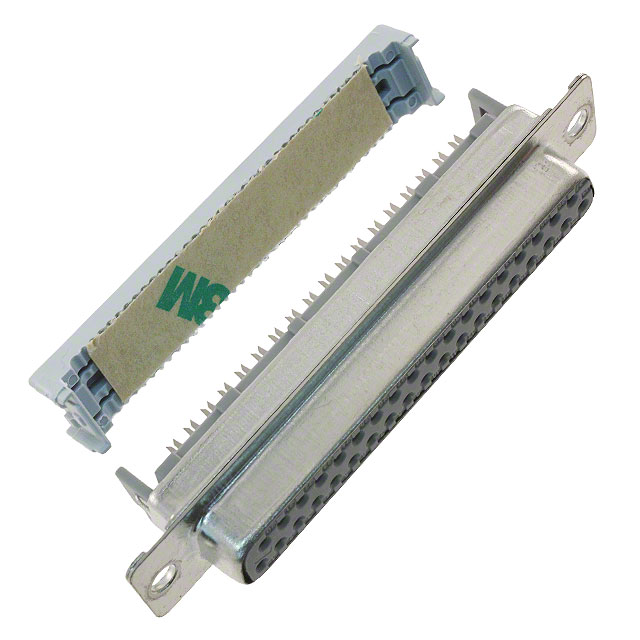

3M 8337-6009 连接器, D sub, 堆叠式, 8300系列, DC, 插座, 37 触点, 钢主体, IDC / IDT
II 类 D 型金属外壳
电缆安装 D 型连接器，专为 II 类性能设计
镀锡带凹痕，确保良好接地
有关工具，请参见库存号 120-6962 到 192-7748

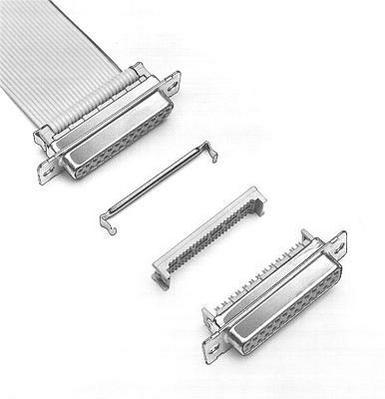

这些连接器特别适合与 彩色编码带状电缆（库存号 120-8485）一起使用
必须单独订购应力消除件，请参见库存号 121-2822
### 注
XXXX-XXX0 部件号具有 Ø3.05 mm 法兰孔
XXXX-XXX5 部件号具有 #4-40 UNC 螺纹法兰。
XXXX-XXX9 部件号具有铆钉压接法兰
8337-6009中文资料参数规格
技术参数
触点数 37
极性 Female
线规 26AWG ~ 28AWG
额定电流 1 A
绝缘电阻 1000 MΩ
排数 2
针脚数 37
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Panel
封装 Metal
外形尺寸
长度 69.3 mm
宽度 12.4 mm
高度 12.4 mm
封装 Metal
物理参数
颜色 Gray
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
制造应用 工业, Computers & Computer Peripherals, 通信与网络, Industrial, Communications & Networking, 计算机和计算机周边
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
海关信息
ECCN代码 EAR99
