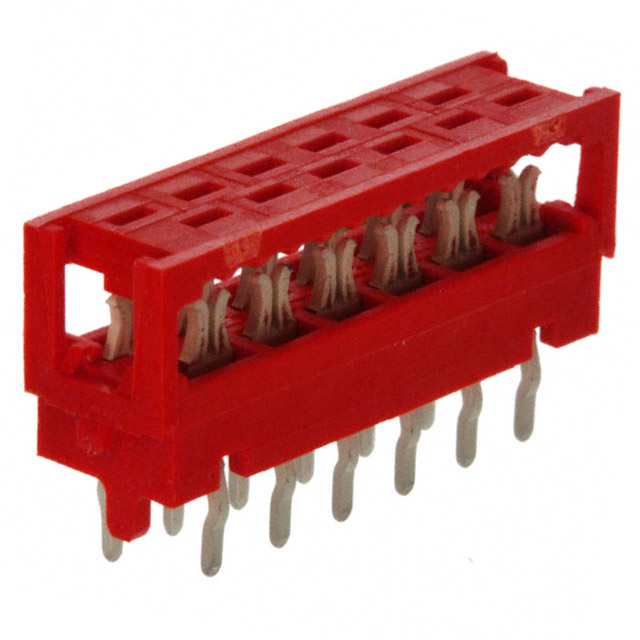

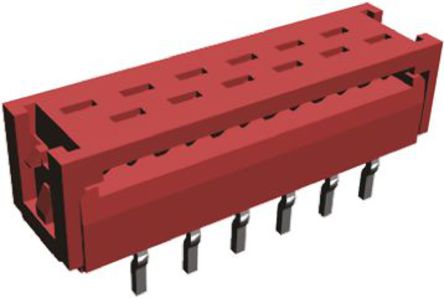

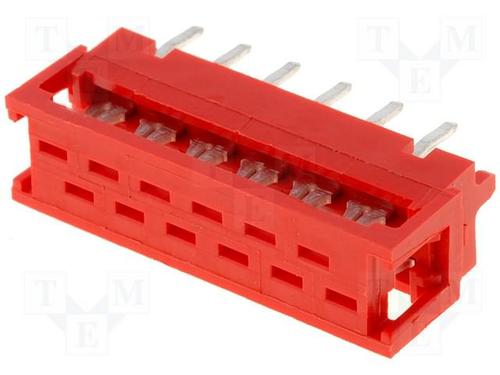

AMP FROM TE CONNECTIVITY 8-215570-2 线至板连接器, Micro-MaTch系列, 12 触点, 插头, 1.27 mm, IDC / IDT, 2 排
Micro-MaTch 踏板
Micro-MaTch 踏板或 IDC 转换连接器适用于线对板互连。这些 Micro-MaTch 踏板连接器可将带状电缆直接连接到印刷电路板，无需配接连接器。该印刷电路板踏板连接器具有 IDC 触点，无需准备电线。Micro-MaTch 系列的连接器采用紧凑型设计，节省空间。母触点具有触点弹簧系统，可防止摩擦腐蚀。定位弹簧可防止由振动和热膨胀造成的公和母触点之间的移动。防止接触点移动可以形成气密性连接，使接触弹簧系统具有防摩擦效果。这些 Micro-MaTch 踏板 IDC 连接器具有弯曲支脚，设计用于牢固固定至印刷电路板，且带板支架。
### 特点和优势
紧凑节省空间的设计
可直接将电缆连接到印刷电路板
完全镀锡的 IDC 触点
耐摩擦腐蚀
气密性连接
弯曲支脚，可确保固定牢固
板支架
触点数 12
极性 Male
线规 28.0 AWG
触点电镀 Tin over Nickel
额定电流 1.5 A
绝缘电阻 1000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 12
接触电阻 10.0 mΩ
拔插次数 150
额定电流Max 1.5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 100 V
安装方式 Through Hole
引脚数 12
封装 Through Hole
引脚间距 1.27 mm
高度 5.1 mm
封装 Through Hole
引脚间距 1.27 mm
外壳颜色 Red
颜色 Red
触点材质 Phosphor Bronze
材质 Polyester
工作温度 -40℃ ~ 105℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Box
制造应用 Audio, 机器人和电动机, 生产和材料处理设备, 机顶盒, 军用与航空, Aerospace, Defence, Military, 国防, 控制装置, 仪表板系统, 导航系统, 工业, 音频, Industrial, 汽车收音机, 音频设备, 中央加热装置, 基站
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
8-215570-2 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1-215570-2 泰科 | 完全替代 | 8-215570-2和1-215570-2的区别 |
