8315-6009概述

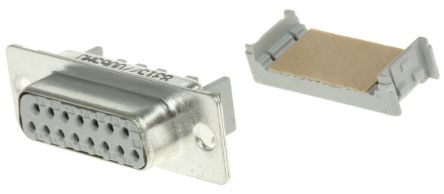

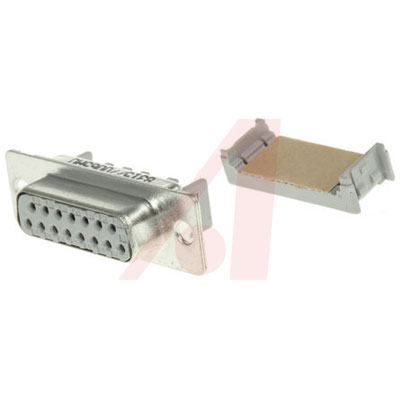

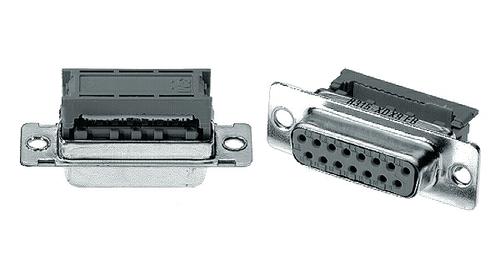

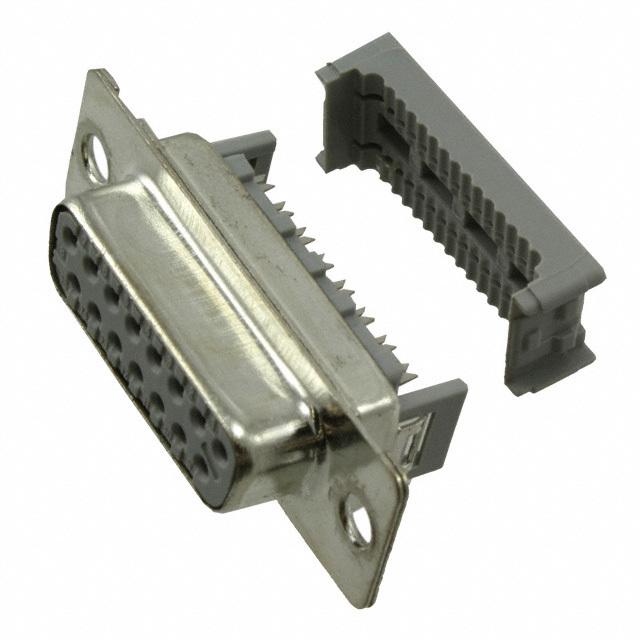

3M 8315-6009 连接器, D sub, 堆叠式, 8300系列, DA, 插座, 15 触点, 钢主体, IDC / IDT

II 类 D 型金属外壳

电缆安装 D 型连接器，专为 II 类性能设计

镀锡带凹痕，确保良好接地

有关工具，请参见库存号 120-6962 到 192-7748

这些连接器特别适合与彩色编码带状电缆（库存号 120-8485）一起使用

必须单独订购应力消除件，请参见库存号 121-2822

### 注

XXXX-XXX0 部件号具有 Ø3.05 mm 法兰孔

XXXX-XXX5 部件号具有 #4-40 UNC 螺纹法兰。

XXXX-XXX9 部件号具有铆钉压接法兰

8315-6009中文资料参数规格

技术参数

触点数 15

极性 Female

线规 26AWG ~ 28AWG

额定电流 1 A

绝缘电阻 1000 MΩ

排数 2

针脚数 15

额定电流Max 1 A

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Panel

封装 Metal

外形尺寸

长度 39.1 mm

宽度 12.4 mm

高度 16.6 mm

封装 Metal

物理参数

颜色 Gray

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, Communications & Networking, Computers & Computer Peripherals

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99
