8237-6009概述

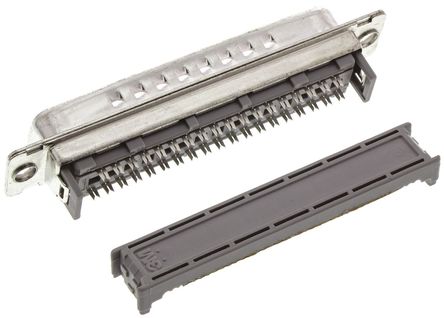

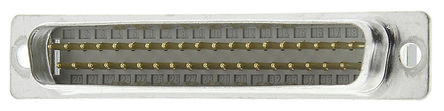

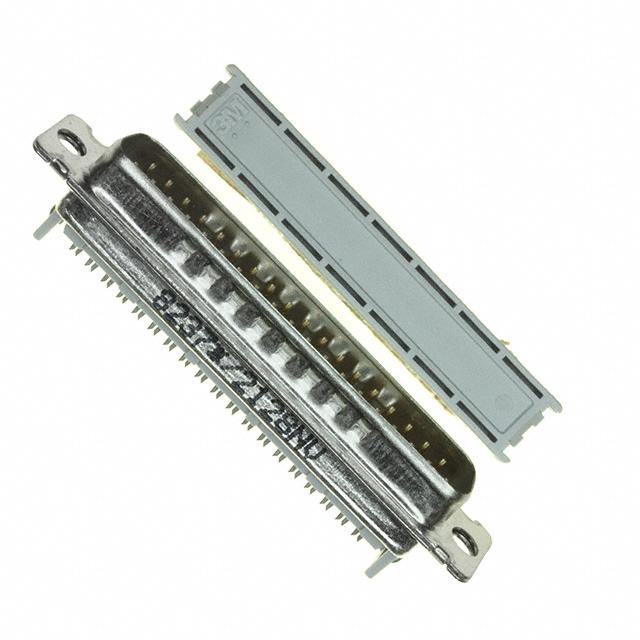

3M 8237-6009 连接器, D sub, 堆叠式, 8200系列, DC, 插头, 37 触点, 钢主体, IDC / IDT
II 类 D 型金属外壳
电缆安装 D 型连接器，专为 II 类性能设计
镀锡带凹痕，确保良好接地
有关工具，请参见库存号 120-6962 到 192-7748
这些连接器特别适合与 彩色编码带状电缆（库存号 120-8485）一起使用
必须单独订购应力消除件，请参见库存号 121-2822
### 注
XXXX-XXX0 部件号具有 Ø3.05 mm 法兰孔
XXXX-XXX5 部件号具有 #4-40 UNC 螺纹法兰。
XXXX-XXX9 部件号具有铆钉压接法兰
8237-6009中文资料参数规格
技术参数
触点数 37
极性 Male
触点电镀 Gold
额定电流 1 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 37
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Panel
封装 Metal
引脚间距 2.77 mm
外形尺寸
长度 69.6 mm
宽度 12.4 mm
高度 16.5 mm
封装 Metal
引脚间距 2.77 mm
物理参数
外壳颜色 Gray
颜色 Gray
触点材质 Copper Alloy
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
其他
产品生命周期 Active
包装方式 Box
制造应用 Industrial, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
