Mini-Fit Junior 灼热丝兼容管座,87427 系列与 5557 系列插座外壳配用。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线(悬空或通过面板)和导线对电路板连接器,适合电源和信号应用。 HCS 触点采用相同规格外壳,但提供更高功率。 Molex Mini-Fit Jr. 系列具有:4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证,并由 TUV 许可,所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V r.m.s. | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |
Mini-Fit Junior 灼热丝兼容管座,87427 系列
与 5557 系列插座外壳配用。
欧时:
### Mini-Fit Junior 灼热丝兼容管座,87427 系列与 5557 系列插座外壳配用。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线(悬空或通过面板)和导线对电路板连接器,适合电源和信号应用。 HCS 触点采用相同规格外壳,但提供更高功率。 Molex Mini-Fit Jr. 系列具有:4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证,并由 TUV 许可,所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V r.m.s. | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |
e络盟:
线至板连接器, 4.2 mm, 10 触点, 针座, Mini-Fit Jr. 87427 Series, 通孔安装, 2 排
艾睿:
Conn Power HDR 10 POS 4.2mm Solder RA Thru-Hole 10 Terminal 1 Port Mini-Fit Jr™ Frame
Allied Electronics:
Header 4.20mm, RA, high temp, 10w
安富利:
Conn Power HDR 10 POS 4.2mm Solder RA Thru-Hole 10 Terminal 1 Port Tray
Newark:

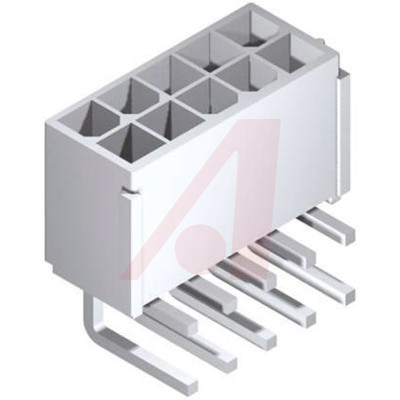

# MOLEX 87427-1002 Header Connector,PCB Mount,RECEPT,10 Contacts,PIN,0.165 Pitch,R ANGLE PC TAIL Terminal,POLARIZED LCK
触点数 10
极性 Male
额定电流 7 A
绝缘电阻 1000 MΩ
排数 2
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 10
针脚数 10
拔插次数 30
额定电流Max 13A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 600 V
额定电压 600 V
接触电阻Max 10 mΩ
安装方式 Through Hole
高度 11.4 mm
触点材质 Brass
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Tray
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
