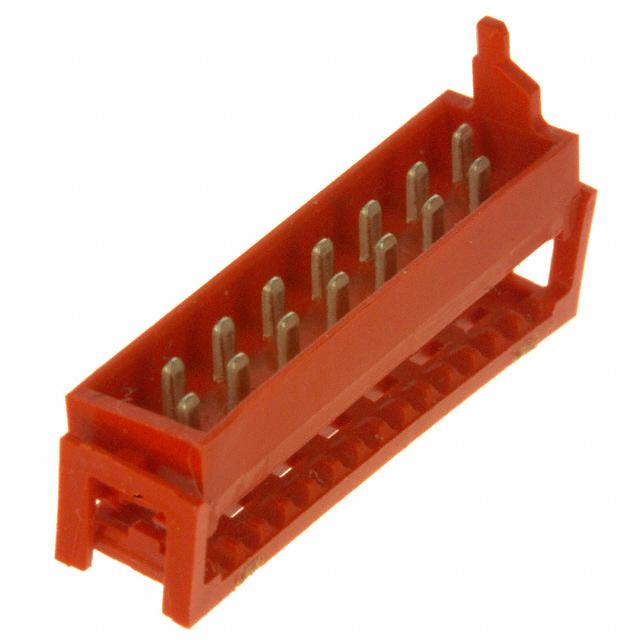

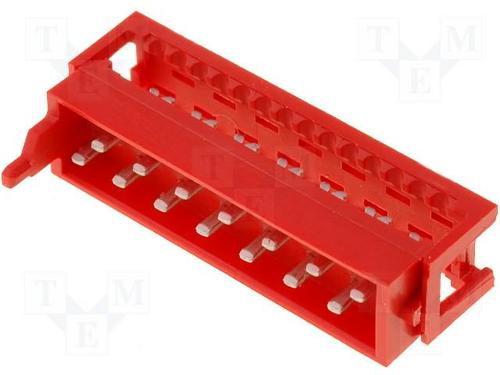

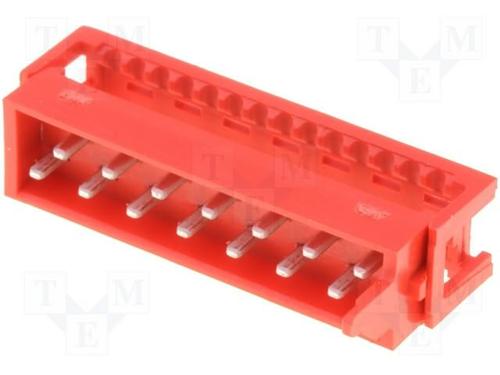

AMP FROM TE CONNECTIVITY 8-215083-4 线至板连接器, Micro-MaTch系列, 14 触点, 插头, 1.27 mm, IDC / IDT, 2 排
Micro-MaTch系列微型Micro-MaTch可以提供高可靠性连接. 其该器件配有独特的触芯弹簧系统, 有助于吸收公母触芯之间的移动, 来防止腐蚀. 新颖的触芯设计. Micro-MaTch触芯设计与其他系统有本质的区别. 这种设计可以防止镀锡连接可能出现的磨损故障, 即微动腐蚀. 单独分离触芯系统的两个基本功能 触芯接触力和导线端接, 使得设计优化两个功能, 并且形成简单的触芯形状.
- .
- 镀锡触芯设计
- .
- 非常小的系统, 1.27mm
- .
- 保证最小接触力2N
- .
- 采用额外定位弹簧构装置, 可以防止腐蚀
- .
- 全电镀触芯 - 无裸露边缘, 无腐蚀产物
- .
- 触芯具有整体聚酯外壳保护 侧面插入式母板连接器除外
- .
- 多种应用工具, 从手动工具到全自动设备
触点数 14
极性 Male
线规 28 AWG
触点电镀 Tin
工作电压 100 VDC
额定电流 1.50 A
绝缘电阻 1000 MΩ
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 14
接触电阻 10.0 mΩ
额定电流Max 1.5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 230 VAC
接触电阻Max 10 mΩ

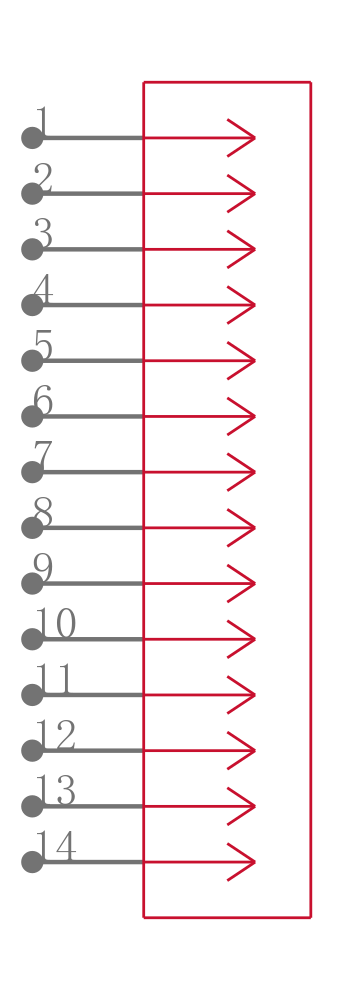

引脚数 14

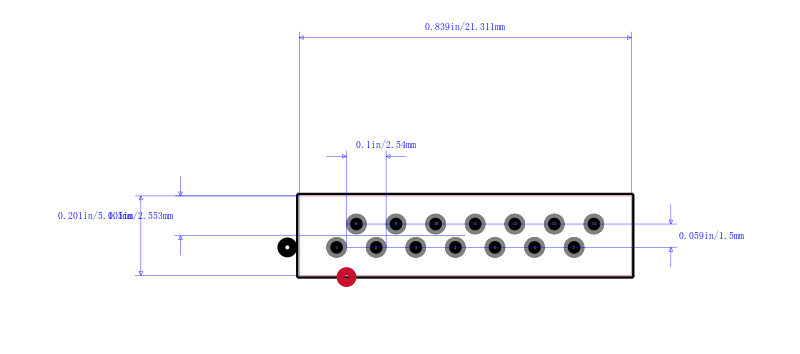

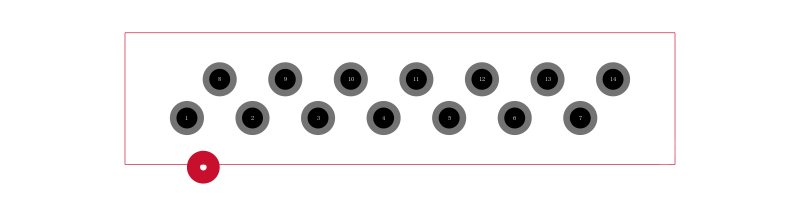

封装 ThroughHole
引脚间距 1.27 mm
长度 21.3 mm
宽度 5.1 mm
高度 6.8 mm
封装 ThroughHole
引脚间距 1.27 mm
外壳颜色 Red
颜色 Red
触点材质 Phosphor Bronze
材质 Polyester
工作温度 -40℃ ~ 105℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Box
制造应用 Aerospace, Defence, Military, 工业, Industrial, 音频, 国防, 军用与航空, Industrial, Aerospace, Defence, Military, Audio, Audio
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
8-215083-4 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1-215083-4 泰科 | 类似代替 | 8-215083-4和1-215083-4的区别 |
TMM-1-0-14-1 安费诺 | 功能相似 | 8-215083-4和TMM-1-0-14-1的区别 |
