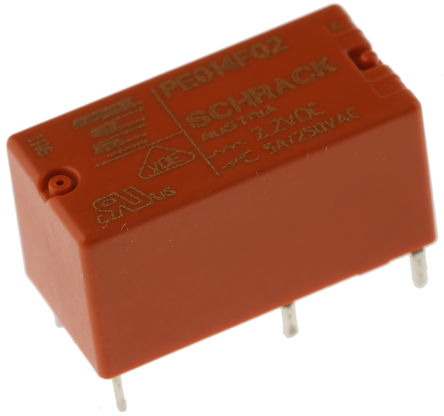

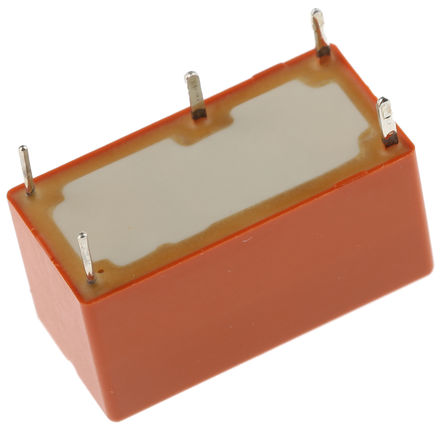

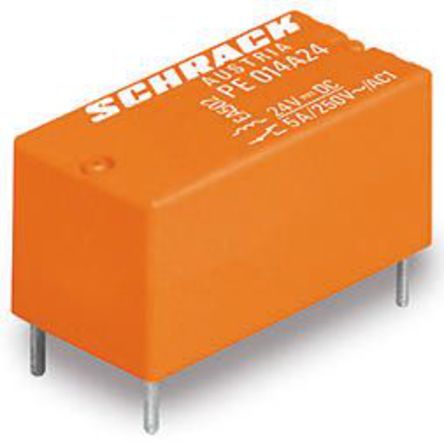

9-1415389-1

9-1415389-1图片1
9-1415389-1图片2
9-1415389-1图片3
9-1415389-1图片4
9-1415389-1图片5
9-1415389-1图片6
9-1415389-1图片7
9-1415389-1图片8
9-1415389-1图片9
9-1415389-1图片10
9-1415389-1概述

PE 系列 - 双稳态/闭锁继电器单线圈极化闭锁(双稳态)继电器 线圈高灵敏度:200mW 1 闭/开触点,5A 线圈到触点绝缘:4000V 交流 最大切换电压:250V 交流 工作温度范围 -40 至 +85°C 高 10mm、宽 20mm、厚 10mm ### 认可VDE### TE Connectivity

PE 系列 - 双稳态/闭锁继电器

单线圈极化闭锁(双稳态)继电器

线圈高灵敏度:200mW

1 闭/开触点,5A

线圈到触点绝缘:4000V 交流

最大切换电压:250V 交流

工作温度范围 -40 至 +85°C

高 10mm、宽 20mm、厚 10mm

### 认可

VDE


欧时:
### PE 系列 - 双稳态/闭锁继电器单线圈极化闭锁(双稳态)继电器 线圈高灵敏度:200mW 1 闭/开触点,5A 线圈到触点绝缘:4000V 交流 最大切换电压:250V 交流 工作温度范围 -40 至 +85°C 高 10mm、宽 20mm、厚 10mm ### 认可VDE### TE Connectivity


立创商城:
2.2VDC 5A 锁存,单线圈


得捷:
RELAY GEN PURPOSE SPDT 5A 2.2V


Verical:
Electromechanical Relay 2.2VDC 22Ohm 5A SPDT 20mm 10mm 10mm THT Miniature PCB Relay


Electro Sonic:
PE014F02


9-1415389-1中文资料参数规格
技术参数

额定电压AC 400 V

输入电压DC 2.20 V

跌落电压 1.60 V

触点额定电流 5 A

线圈电压 2.2 VDC

线圈电流 100 mA

线圈功率DC 200 mW

线圈电阻 22 Ω

额定电流Max 5 A

线圈电压DC 2.2 V

线圈功率 220 mW

额定功率Max 1.25 KVA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

封装 -

外形尺寸

长度 20 mm

高度 10 mm

封装 -

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

数据手册

9-1415389-1引脚图与封装图

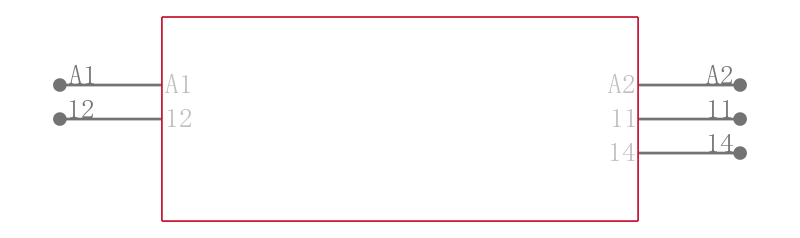

9-1415389-1引脚图
9-1415389-1封装图

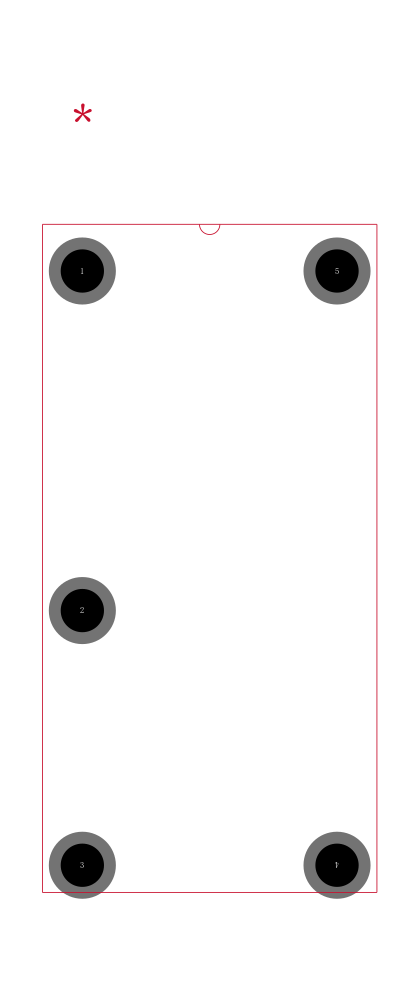

9-1415389-1封装焊盘图
在线购买9-1415389-1
型号: 9-1415389-1
制造商: TE Connectivity 泰科
描述:PE 系列 - 双稳态/闭锁继电器 单线圈极化闭锁(双稳态)继电器 线圈高灵敏度:200mW 1 闭/开触点,5A 线圈到触点绝缘:4000V 交流 最大切换电压:250V 交流 工作温度范围 -40 至 +85°C 高 10mm、宽 20mm、厚 10mm ### 认可 VDE ### TE Connectivity
