9-1393239-3概述
通用继电器, 功率电路板继电器 RT1系列, SPDT, 6 VDC, 16 A
The is a Power PCB Relay with DC coil. This RT1-series relay has 1-form-C 1CO AgNi 90/10 contact with pinning 5mm flux proof version. Typical applications such as boiler control, timers, garage door control, POS automation, interface modules.
- .
- PCB terminal type
- .
- Monostable coil magnetic system
- .
- Reinforced insulation
- .
- -40 to 85°C Ambient temperature range
9-1393239-3中文资料参数规格
技术参数
额定电压AC 400 V
输入电压DC 6.00 V
触点类型 SPDT
跌落电压 600 mV
触点额定电流 16 A
线圈电压 6 VDC
线圈电流 66.67 mA
线圈功率DC 400 mW
线圈电阻 90 Ω
额定电流Max 16 A
线圈电压DC 6 V
额定功率Max 4 KVA
开关电流Max 16 a
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压AC Max 400 V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP
外形尺寸
高度 15.7 mm
封装 DIP
物理参数
触点材质 Silver Nickel
重量 14 g
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Box
制造应用 Clock & Timing, 自动化与过程控制, 时钟与计时, Automation & Process Control
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
海关信息
ECCN代码 EAR99
HTS代码 8536490080

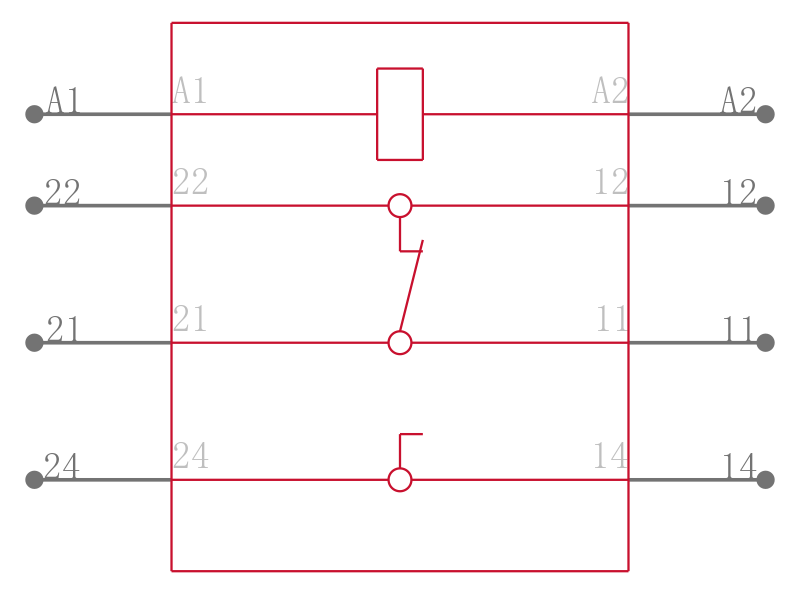

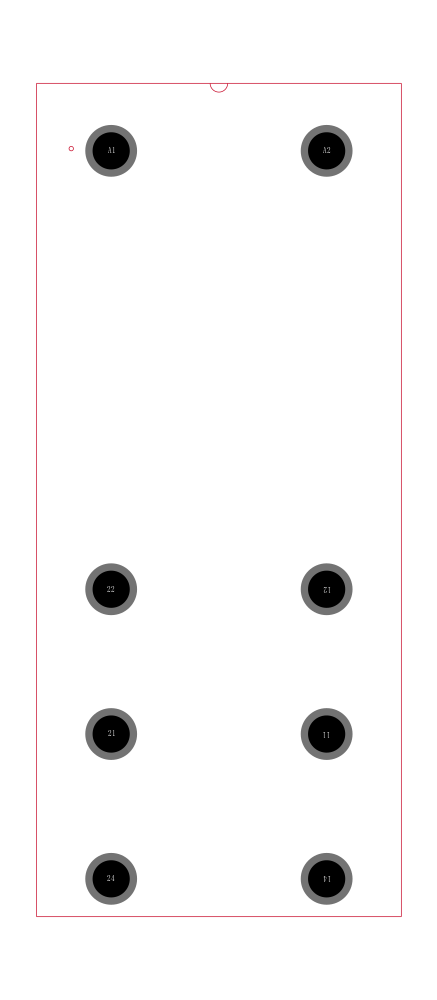

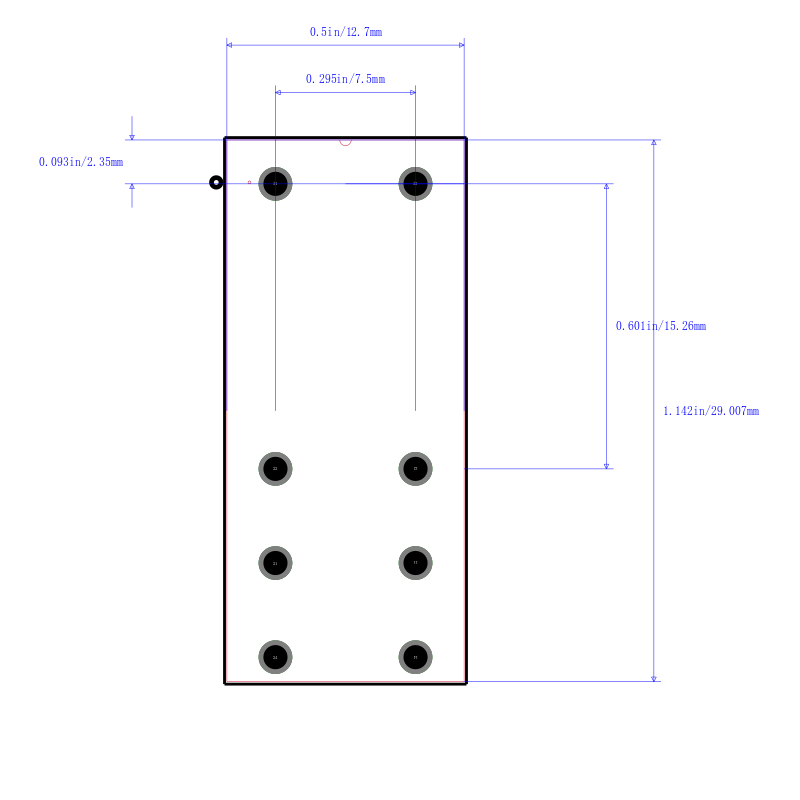

9-1393239-3引脚图与封装图
