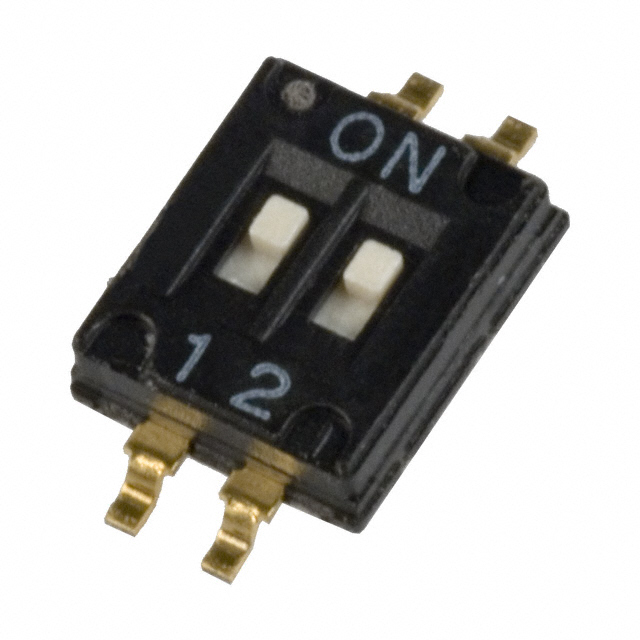

97 系列 半间距 单刀单掷 2 位置 顶部触动 表面贴装 DIP 开关
Half Pitch DIP Switch, 2 Positions
Series 97 requires half the board space of standard DIP switches. Process compatible to 255°C.- .
- * Contact Rating:** 25 mA @ 25 VDC Switching. 100 mA @ 50 VDC non-switching. Mechanical life: 1000 cycles min. ** Contact Resistance:** 100 mΩ max. initial, 150 mΩ max. after Life. ** Terminals:** Brass with gold plating. "S" suffix in part number indicates top tape seal.
This type of switch have copper alloy with gold plating over nickel base contacts and with gold plating brass terminals.
额定电压DC 24 V
接触器类型 Standard
额定电流 25 mA
绝缘电阻 100 MΩ
电容 5 pF
方向 Vertical
触点类型 SPST
电路数 2
针脚数 2
接触电阻 100 mΩ
额定电流Max 0.025A @24VDC
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 24 VDC
额定电压DC Max 24 V
接触电阻Max 100 mΩ
安装方式 Surface Mount
封装 DIP
引脚间距 1.27 mm
长度 3.76 mm
宽度 6.71 mm
高度 1.58 mm
封装 DIP
引脚间距 1.27 mm
触点材质 Copper Alloy
材质 Nylon
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
97C02ST Grayhill | 当前型号 | 当前型号 |
97C02S Grayhill | 完全替代 | 97C02ST和97C02S的区别 |
A6H2102 欧姆龙 | 类似代替 | 97C02ST和A6H2102的区别 |
97C02SRT Grayhill | 功能相似 | 97C02ST和97C02SRT的区别 |
