926302-1概述

TE Connectivity 通用 MATE-N-LOK 自由悬挂插头式连接器外壳一系列通用 MATE-N-LOK 插头外壳,具有 6.35 mm 节距,适用于可用电缆或面板安装的线到线或线到板应用。 这些通用 MATE-N-LOK 插头外壳由 UL94V-2 或 UL94V-0 尼龙制成,具有咬合锁定闩锁,可确保快速释放和极化,从而确保精确配接。 这些通用 MATE-N-LOK 插头外壳中可安装引脚或插座触点。 有关合适的触点,请参见库存号 720-2133 。 有关工具请参阅库存号 849-114,模具请参阅库存号 849-136 有关应力消除夹,请参见典型库存号 302-0120自由插头尺寸 --- **线路数目** | **主体宽度** | **主体深度** | **插头/插座接合长度** 2 | 22 | 14.7 | 43.2 3 | 28.3 | 14.7 | 43.2 4 | 34.7 | 14.7 | 43.2 5 | 41 | 14.7 | 43.2 6 | 22 | 27.4 | 43.2 9 | 28.3 | 27.4 | 43.2 12 | 34.7 | 27.4 | 43.2 15 | 41 | 27.4 | 43.2   |   |   |     |   |   |   包括闩锁 |   |   |   * 自由插头/引脚插头接合长度 41.4 ### 认可UL,CSA### TE Connectivity 通用 MATE-N-LOK™ 系列最大额定电流 A: |   ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 Vac/dc | 600 介电耐压 kV | 5 电路间 kV | 10 绝缘电阻 MΩ | 1000 最大触点电阻 mΩ | 3.5 温度范围 °C | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜,镀锡 触点材料(垂直插头) | 磷青铜,镀锡

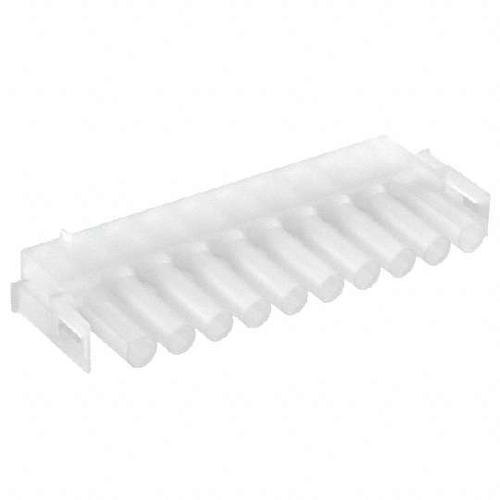

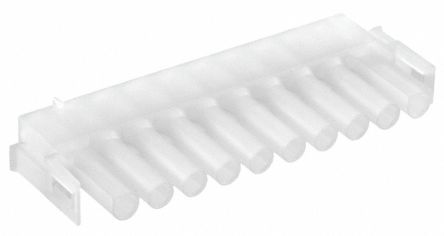

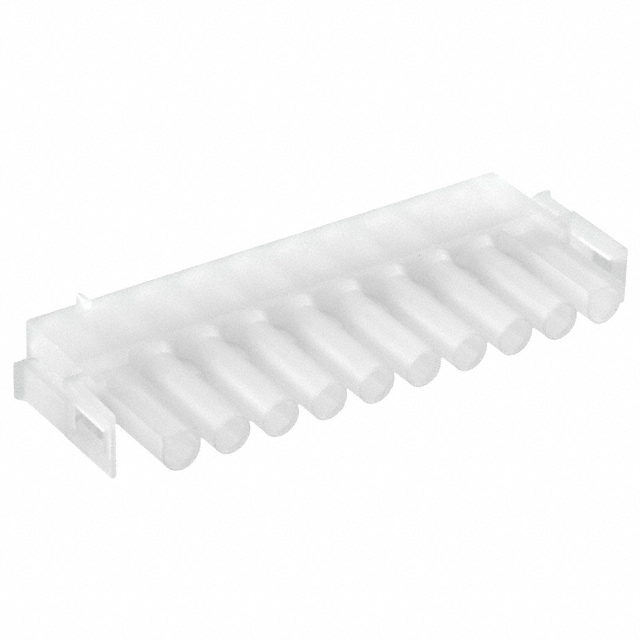

通用 MATE-N-LOK 自由悬挂插头式外壳

一系列通用 MATE-N-LOK 插头外壳,具有 6.35 mm 节距,适用于可用电缆或面板安装的线到线或线到板应用。这些通用 MATE-N-LOK 插头外壳由 UL94V-2 或 UL94V-0 尼龙制成,具有咬合锁定闩锁,可确保快速释放和极化,从而确保精确配接。

这些通用 MATE-N-LOK 插头外壳中可安装引脚或插座触点。有关合适的触点,请参见库存号 720-2133。

有关工具请参阅库存号 849-114,模具请参阅库存号 849-136

有关应力消除夹,请参见典型库存号 302-0120

### 认可

UL,CSA

### TE Connectivity 通用 MATE-N-LOK™ 系列

926302-1中文资料参数规格
技术参数

触点数 10

额定电流 19.0 A

排数 1

电路数 10

易燃性等级 UL 94 V-2

针脚数 10

额定电流Max 19A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 600 VAC

封装参数

安装方式 Through Hole

外形尺寸

长度 73.9 mm

宽度 7.6 mm

物理参数

外壳颜色 Natural

颜色 Natural

工作温度 -55℃ ~ 125℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bag

制造应用 Signal, Power

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8538906000

数据手册

在线购买926302-1
型号: 926302-1
描述:TE Connectivity 通用 MATE-N-LOK 自由悬挂插头式连接器外壳 一系列通用 MATE-N-LOK 插头外壳,具有 6.35 mm 节距,适用于可用电缆或面板安装的线到线或线到板应用。 这些通用 MATE-N-LOK 插头外壳由 UL94V-2 或 UL94V-0 尼龙制成,具有咬合锁定闩锁,可确保快速释放和极化,从而确保精确配接。 这些通用 MATE-N-LOK 插头外壳中可安装引脚或插座触点。 有关合适的触点,请参见库存号 720-2133 。 有关工具请参阅库存号 849-114,模具请参阅库存号 849-136 有关应力消除夹,请参见典型库存号 302-0120 自由插头尺寸 --- **线路数目** | **主体宽度** | **主体深度** | **插头/插座接合长度** 2 | 22 | 14.7 | 43.2 3 | 28.3 | 14.7 | 43.2 4 | 34.7 | 14.7 | 43.2 5 | 41 | 14.7 | 43.2 6 | 22 | 27.4 | 43.2 9 | 28.3 | 27.4 | 43.2 12 | 34.7 | 27.4 | 43.2 15 | 41 | 27.4 | 43.2   |   |   |     |   |   |   包括闩锁 |   |   |   * 自由插头/引脚插头接合长度 41.4 ### 认可 UL,CSA ### TE Connectivity 通用 MATE-N-LOK™ 系列 最大额定电流 A: |   ---|--- 悬空插头/插座 | 15 印刷电路板插头 | 12 额定电压 Vac/dc | 600 介电耐压 kV | 5 电路间 kV | 10 绝缘电阻 MΩ | 1000 最大触点电阻 mΩ | 3.5 温度范围 °C | -55 → +105 接合次数 | 50 绝缘材料 UL94V-2 | 天然聚酰胺 绝缘材料 UL94V-0 | 白色不透明尼龙 6.6 触点材料 | 铜,镀锡 触点材料(垂直插头) | 磷青铜,镀锡
