917727-1概述

2.5mm 信号双锁管座### 2.5mm TE Connectivity 信号双锁连接器

2.5mm 信号双锁管座


得捷:
CONN HEADER VERT 7POS 2.5MM


立创商城:
917727-1


欧时:
917727-1 - TE Connectivity PCB 针座 917727 系列 7路 2.5mm节距 1排 直向, 焊接端接, 3A, 通孔


贸泽:
Automotive Connectors 2.5 S.D.L. P/HDR ASY 7P H/PRO.


艾睿:
Conn Wire to Board HDR 7 POS 2.5mm Solder ST Thru-Hole Bag/Box


Allied Electronics:
AMP 2.5, double lock, header, 7 tab contact


安富利:
Conn Wire to Board HDR 7 POS 2.5mm Solder ST Thru-Hole Loose Piece


Chip1Stop:
Conn Wire to Board HDR 7 POS 2.5mm Solder ST Thru-Hole Loose Piece


Verical:
Conn Wire to Board HDR 7 POS 2.5mm Solder ST Thru-Hole Bag/Box


MASTER:
Conn Wire to Board HDR 7 POS 2.5mm Solder ST Thru-Hole Bag/Box


Powell:
2.5mm Signal Double Lock Connector


Online Components:
2.5 S.D.L. P/HDR ASY 7P H/PRO.


Win Source:
CONN HEADER VERT 7POS 2.5MM / Connector Header Through Hole 7 position 0.098" 2.50mm


917727-1中文资料参数规格
技术参数

触点数 7

触点电镀 Tin

额定电流 3 A

绝缘电阻 500 MΩ

排数 1

方向 Vertical

易燃性等级 UL 94 V-0

针脚数 7

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -30 ℃

额定电压 50 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 20 mm

宽度 8.2 mm

高度 15.3 mm

封装 -

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Copper Alloy

工作温度 -30℃ ~ 105℃

外壳材质 Nylon 6/6

其他

产品生命周期 Active

包装方式 Bulk

制造应用 通用, Signal

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536908085

数据手册

917727-1引脚图与封装图

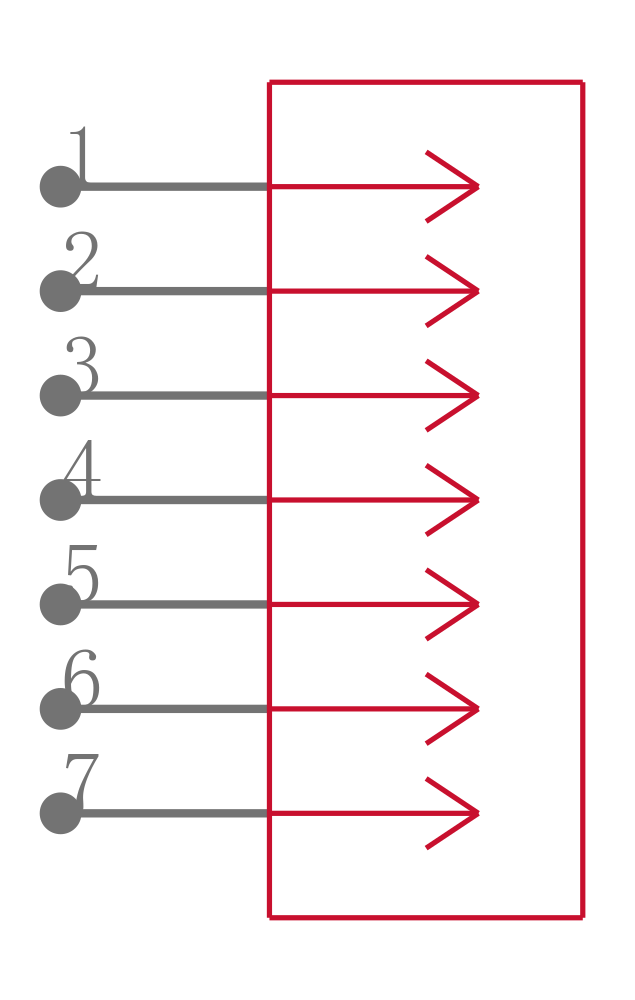

917727-1引脚图

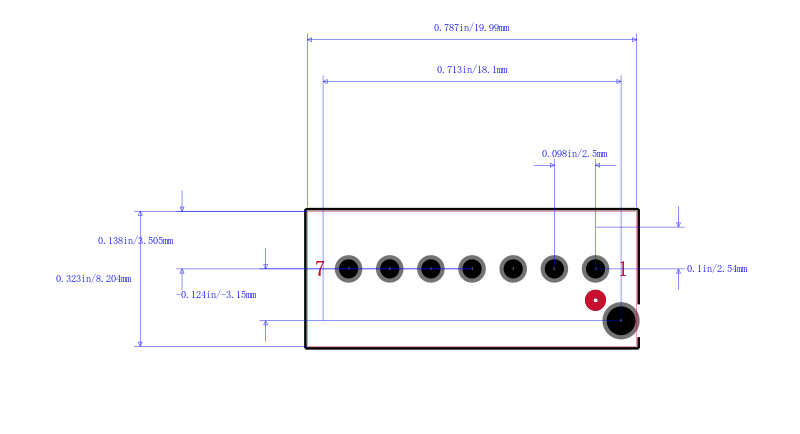

917727-1封装图

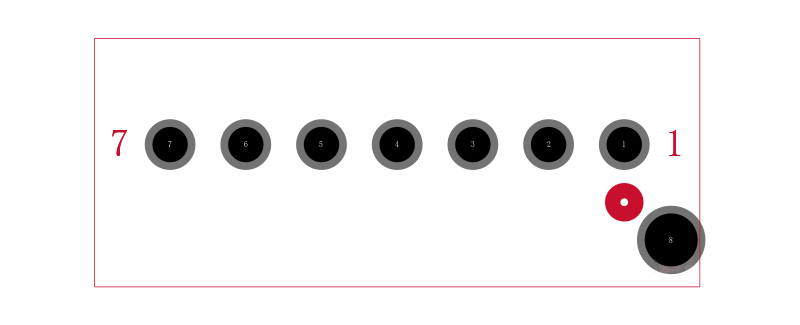

917727-1封装焊盘图
