AMP FROM TE CONNECTIVITY 9-338069-0 板至板连接, 顶部进入, Micro-MaTch系列, 20 触点, 插座, 1.27 mm, 表面安装 , 1 排

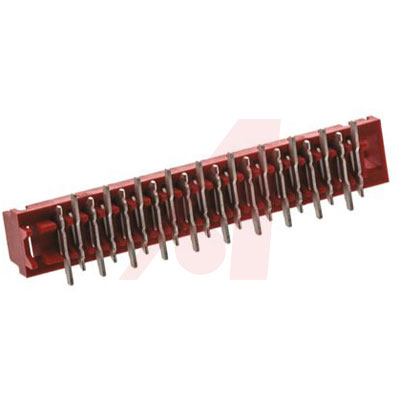

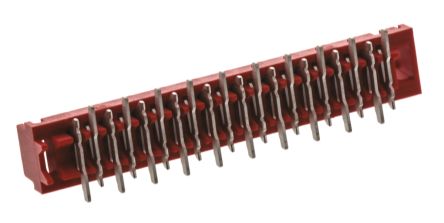

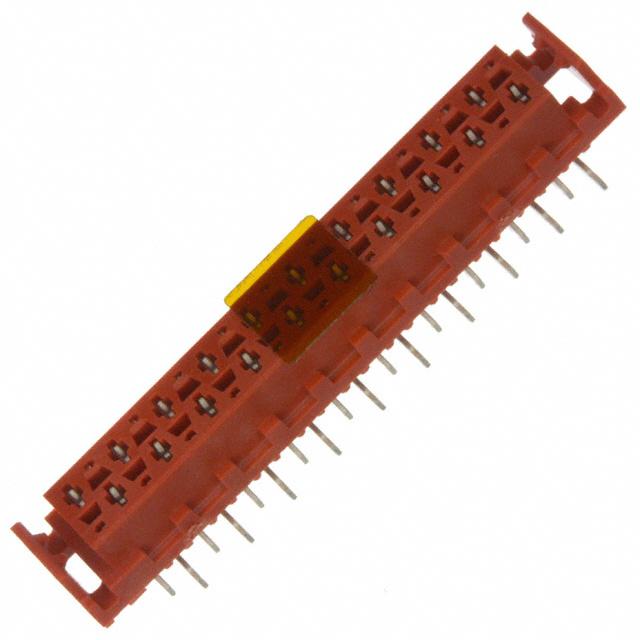

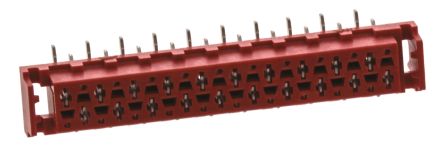

Micro-MaTch 1.27mm 母板载 SMT 插座
Micro-MaTch 母板载 SMT 插座适用于垂直和直角板对板及线对板互连。Micro-MaTch 系列的连接器采用节省空间的紧凑设计，具有 1.27 mm 节距。母触点具有触点弹簧系统，可防止摩擦腐蚀。定位弹簧可防止由振动和热膨胀造成的公和母触点之间的移动。防止接触点移动可以形成气密性连接，使接触弹簧系统具有防摩擦效果。这些 Micro-MaTch 母板载 SMT 插座经极化，可防止错配。部件号 x-338069-x 具有锁定闩锁，用于牢固配接连接。
### 特点和优势
紧凑节省空间的设计
完全镀锡的触点
触点弹簧，可防止摩擦腐蚀
气密性连接
极化以防止错配
提供带锁定闩锁的型号，用于牢固配接连接
触点数 20
极性 Female
触点电镀 Tin over Nickel
额定电压AC 230 V
额定电流 1.5 A
排数 2
方向 Vertical
易燃性等级 UL 94 V-0
针脚数 20
接触电阻 50 mΩ
额定电流Max 1.5A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 100 VDC
额定电压 100 VDC
接触电阻Max 10 mΩ
安装方式 Surface Mount
封装 SMD

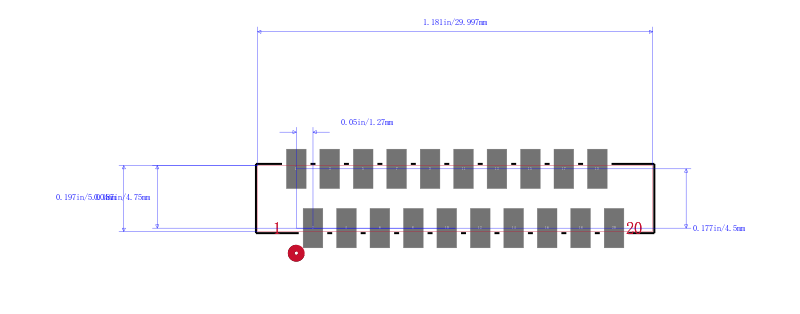

引脚间距 1.27 mm
长度 30 mm
宽度 5 mm
高度 5.3 mm
封装 SMD
引脚间距 1.27 mm
外壳颜色 Red
颜色 Red
触点材质 Phosphor Bronze
材质 Polyester
工作温度 -40℃ ~ 105℃
外壳材质 Nylon 4/6
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, 机器人和电动机, 工业, 仪表板系统, 汽车，通用, 机顶盒, 基站, 控制装置, 导航系统, 音频设备, 汽车收音机, 中央加热装置, 生产和材料处理设备
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536694040
