90130-3240

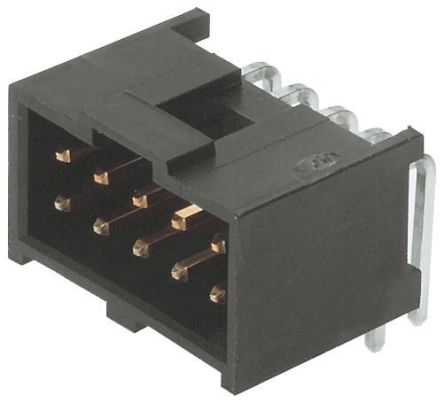

90130-3240图片1

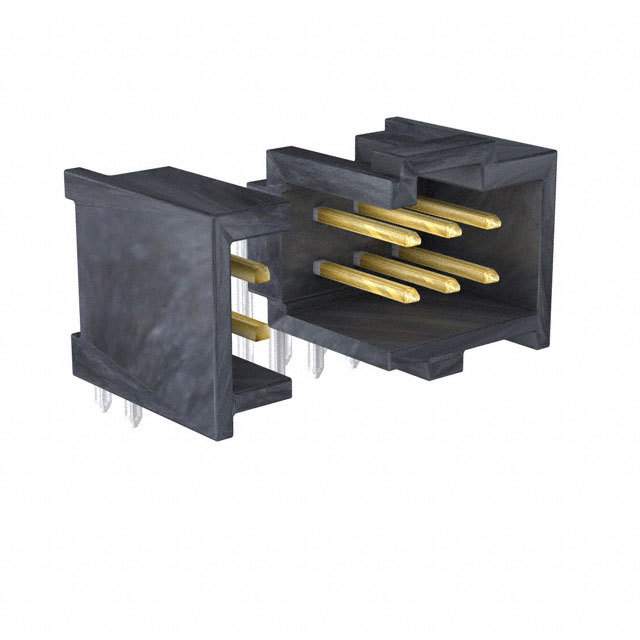

90130-3240图片2
90130-3240图片3
90130-3240图片4
90130-3240图片5
90130-3240图片6
90130-3240概述

2.54mm Molex C-Grid III 系列技术规格 --- 最大额定电流 A 3 最大工作电压(V 交流/直流) 350 绝缘电阻 MΩ >1000 最大触点电阻 mΩ 20 触点镀层 局部镀金镍 绝缘材料管座: 15% 纤维填充聚酯 PBT 外壳: 聚苯醚 管座引脚规格 mm 0.64 平方 建议 PCB 孔直径尺寸 mm 1

直角锁定针座

锁定外壳,适合与直角针座配合使用


欧时:
Molex PCB 针座 C-GRID III 系列 40路 2.54mm节距 2排 直角 90130-3240, 焊接端接, 3A, 通孔


艾睿:
Conn Shrouded Header 4 Sides HDR 40 POS 2.54mm Solder RA Thru-Hole C-Grid III™ Frame


Allied Electronics:
Header 2.54mm, dual row, RA, shrouded, 40w


Chip1Stop:
Conn Shrouded Header HDR 40 POS 2.54mm Solder RA Thru-Hole C-Grid IIIâ„¢ Tray


Newark:
# MOLEX  90130-3240  Header Connector,PCB Mount,RECEPT,40 Contacts,PIN,0.1 Pitch,R ANGLE PC TAIL Terminal,LOCKING MECH


MASTER:
Conn Shrouded Header HDR 40 POS 2.54mm Solder RA Thru-Hole C-Grid III™ Tray


Electro Sonic:
Conn Shrouded Header HDR 40 POS 2.54mm Solder RA Thru-Hole C-Grid III™ Tray


90130-3240中文资料参数规格
技术参数

触点数 40

极性 Male

触点电镀 Gold

额定电流 3 A

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Right Angle

电路数 40

针脚数 40

拔插次数 100

额定电流Max 3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 350VAC, 350VDC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 53.52 mm

宽度 9.75 mm

高度 10.9 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 汽车,通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买90130-3240
型号: 90130-3240
制造商: Molex 莫仕
描述:2.54mm Molex C-Grid III 系列 技术规格 --- 最大额定电流 A 3 最大工作电压(V 交流/直流) 350 绝缘电阻 MΩ >1000 最大触点电阻 mΩ 20 触点镀层 局部镀金镍 绝缘材料管座: 15% 纤维填充聚酯 PBT 外壳: 聚苯醚 管座引脚规格 mm 0.64 平方 建议 PCB 孔直径尺寸 mm 1
