90814-0012

1.27 mm 节距 Picoflex 管座薄型 1.27 mm 节距 Picoflex 管座系列与 90327 系列外壳一起使用，请参见典型库存号 324 - 8047。配有摩擦锁定、极化和纹理触点，带直插式扁平接头 坚硬焊接尾线需要 0.8mm 孔 **主要制造商部件号：** 90814-00xx：SMT，锡，带印刷电路板极化杆 90814-06xx：SMT，锡，无印刷电路板极化杆 90814-07xx：SMT，锡，无印刷电路板极化杆 90814-08xx：SMT，锡，带印刷电路板极化杆 90814-09xx：SMT，锡，带印刷电路板极化杆 90814-38xx：SMT，镀金，带印刷电路板极化杆 90814-39xx：SMT，镀金，带印刷电路板极化杆 90325-00xx：通孔，锡，带印刷电路板极化杆 90325-30xx：通孔，镀金，带印刷电路板极化杆 90325-90xx：通孔，锡，带印刷电路板极化杆 93405-05xx：反向覆盖区，SMT，锡，无印刷电路板极化杆 ### 认可UL E29179; CSA LR19980-181### 1.27mm 线到板 IDT - Molex Picoflex PF-50 系列Molex 的 Picoflex 系列是可靠的线到板连接器系列，为设计师在不宜使用标准散线和柔性扁平连接器的高密度应用方面提供更多选择。 Picoflex IDT 连接器特别适合于汽车和消费电子产品行业。与传统节距相比可节约 50% 的空间 提供预端接电缆组件 薄型（匹配高度仅 6.4 毫米） 优秀的极化特征和整体应力消除 抗振/抗震性能高 最大电流 | 1.2 A ---|--- 最大工作电压 | 250V IDT 外壳的电缆接受范围 | 26 & 28 awg 绞合（绝缘 0.95 ±0.05mm） 温度 | -25 至 +105ºC 触点电阻 | 10mΩ IDT 外壳的电缆接受范围 | 26 & 28 awg 绞合（绝缘 0.95 ±0.05mm）

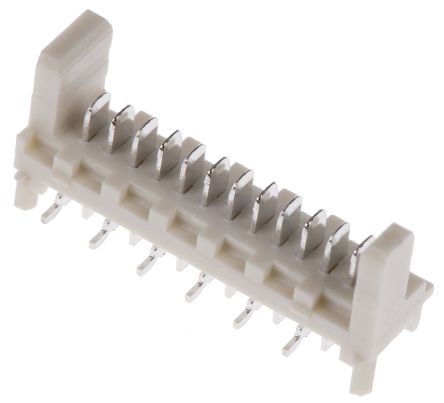

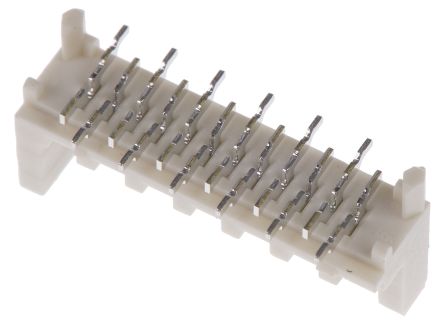

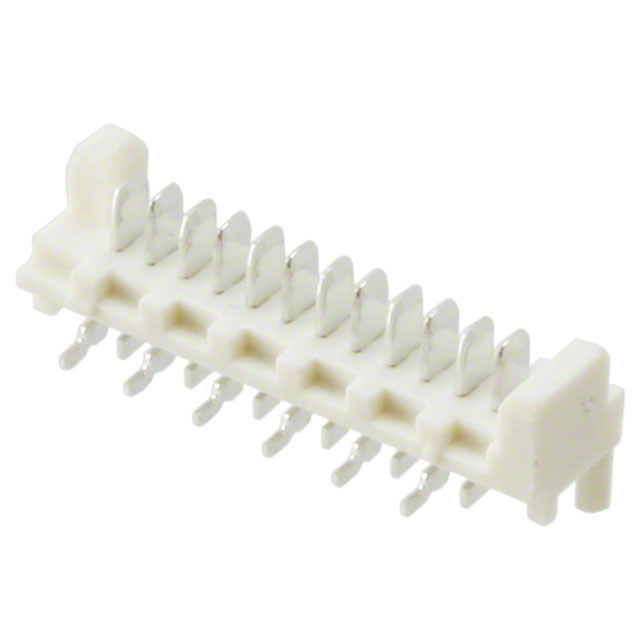

1.27 mm 节距 Picoflex 管座

薄型 1.27 mm 节距 Picoflex 管座系列与 90327 系列外壳一起使用，请参见典型库存号 324 - 8047。

配有摩擦锁定、极化和纹理触点，带直插式扁平接头

坚硬焊接尾线需要 0.8mm 孔

**主要制造商部件号：**

90814-00xx：SMT，锡，带印刷电路板极化杆

90814-06xx：SMT，锡，无印刷电路板极化杆

90814-07xx：SMT，锡，无印刷电路板极化杆

90814-08xx：SMT，锡，带印刷电路板极化杆

90814-09xx：SMT，锡，带印刷电路板极化杆

90814-38xx：SMT，镀金，带印刷电路板极化杆

90814-39xx：SMT，镀金，带印刷电路板极化杆

90325-00xx：通孔，锡，带印刷电路板极化杆

90325-30xx：通孔，镀金，带印刷电路板极化杆

90325-90xx：通孔，锡，带印刷电路板极化杆

93405-05xx：反向覆盖区，SMT，锡，无印刷电路板极化杆

### 认可

UL E29179; CSA LR19980-181

### 认可

UL E29179; CSA LR19980

### 1.27mm 线到板 IDT - Picoflex PF-50 系列

Molex 的 Picoflex 系列是可靠的线到板系列，为设计师在不宜使用标准散线和柔性扁平连接器的高密度应用方面提供更多选择。 Picoflex IDT 连接器特别适合于汽车和消费电子产品行业。

与传统节距相比可节约 50% 的空间

提供预端接电缆组件

薄型（匹配高度仅 6.4 毫米）

优秀的极化特征和整体应力消除

抗振/抗震性能高
