直角锁定针座锁定外壳，适合与直角针座配合使用 ### 2.54mm Molex C-Grid III 系列技术规格 --- 最大额定电流 A | 3 最大工作电压（V 交流/直流） | 350 绝缘电阻 MΩ | >1000 最大触点电阻 mΩ | 20 触点镀层 | 局部镀金镍 绝缘材料管座： | 15% 纤维填充聚酯 PBT 外壳： | 聚苯醚 管座引脚规格 mm | 0.64 平方 建议 PCB 孔直径尺寸 mm | 1

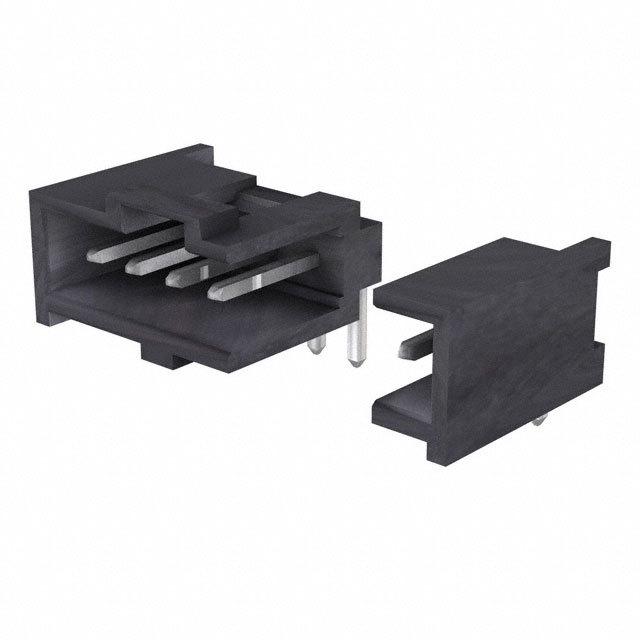

直角锁定针座
锁定外壳，适合与直角针座配合使用
### 2.54mm C-Grid III 系列
欧时:

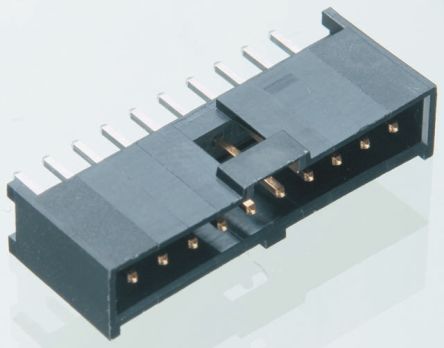

Molex PCB 针座 C-GRID III 系列 7路 2.54mm节距 1排 直角 90136-2107, 焊接端接, 3A, 通孔
得捷:
CONN HEADER 7POS .100" R/A TIN
贸泽:
集管和线壳 2.54MM CGRIDIII HDR 7P R/A SR SHRD TIN
艾睿:
Conn Shrouded Header 4 Sides HDR 7 POS 2.54mm Solder RA Thru-Hole C-Grid III™ Frame
Allied Electronics:
Header 2.54mm, single row, RA shrouded, 7w
安富利:
Conn Shrouded Header HDR 7 POS 2.54mm Solder RA Thru-Hole Tray
Newark:
# MOLEX 90136-2107 Header Connector,PCB Mount,RECEPT,7 Contacts,PIN,0.1 Pitch,PC TAIL Terminal,LOCKING MECH
触点数 7
极性 Male
触点电镀 Tin
额定电压DC 350 V
额定电流 3 A
绝缘电阻 5000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Right Angle
电路数 7
针脚数 7
额定电流Max 3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 350 V
接触电阻Max 20 mΩ
安装方式 Through Hole
引脚间距 2.54 mm
长度 21.5 mm
宽度 10.9 mm
高度 10.9 mm
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Brass
工作温度 -55℃ ~ 125℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Tray
制造应用 汽车，通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
