9-1393239-5概述

RT1 系列 16 A 单刀双掷 12 VDC PCB安装通用功率继电器

The is a Power PCB Relay with DC coil. This RT1-series relay has 1-form-C 1CO AgNi 90/10 contact with pinning 5mm flux proof version. Typical applications such as boiler control, timers, garage door control, POS automation, interface modules.

.: PCB terminal type

.: Monostable coil magnetic system

.: Reinforced insulation

.: -40 to 85°C Ambient temperature range

9-1393239-5中文资料参数规格

技术参数

额定电压AC 400 V

额定电流 16.0 A

输入电压DC 12.0 V

触点类型 SPDT

跌落电压 1.20 V

触点额定电流 16 A

线圈电压 12 VDC

线圈电流 33.3 mA

线圈功率DC 400 mW

线圈电阻 360 Ω

额定电流Max 16 A

线圈电压DC 12 V

额定功率Max 4 KVA

开关电流Max 16 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压AC Max 400 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP

外形尺寸

长度 29 mm

宽度 15.7 mm

高度 15.7 mm

封装 DIP

物理参数

触点材质 Silver Nickel

重量 14 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Clock & Timing, 自动化与过程控制, 时钟与计时, Automation & Process Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

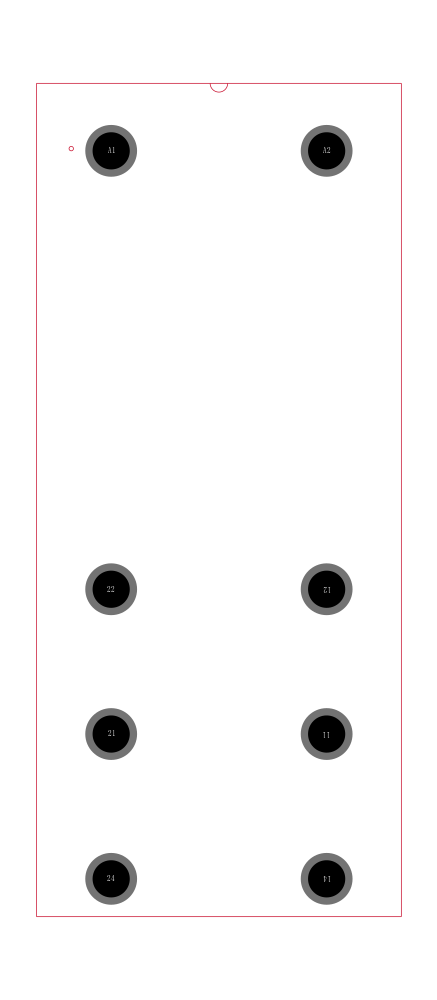

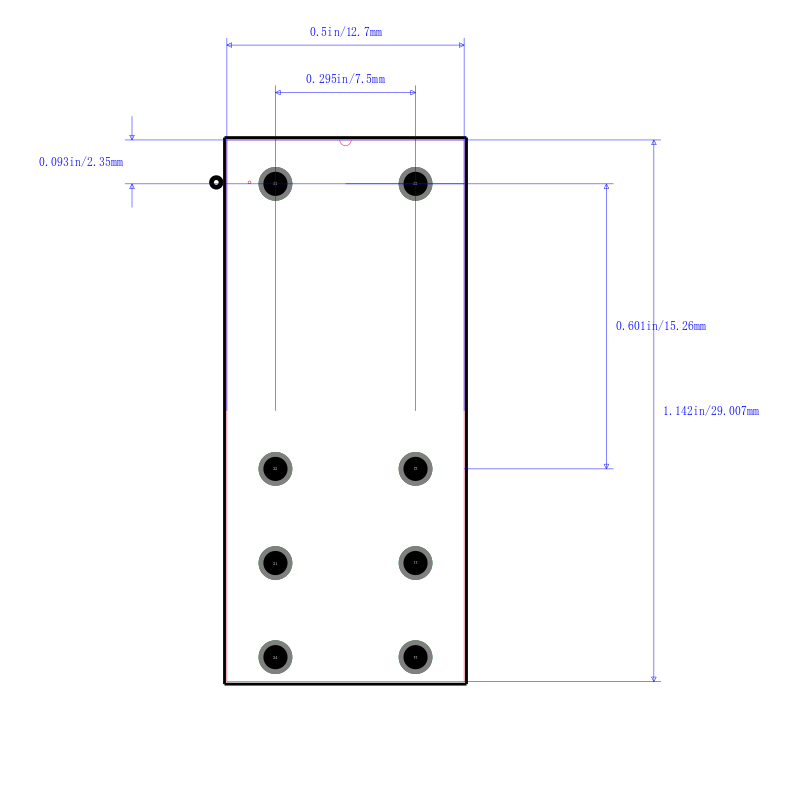

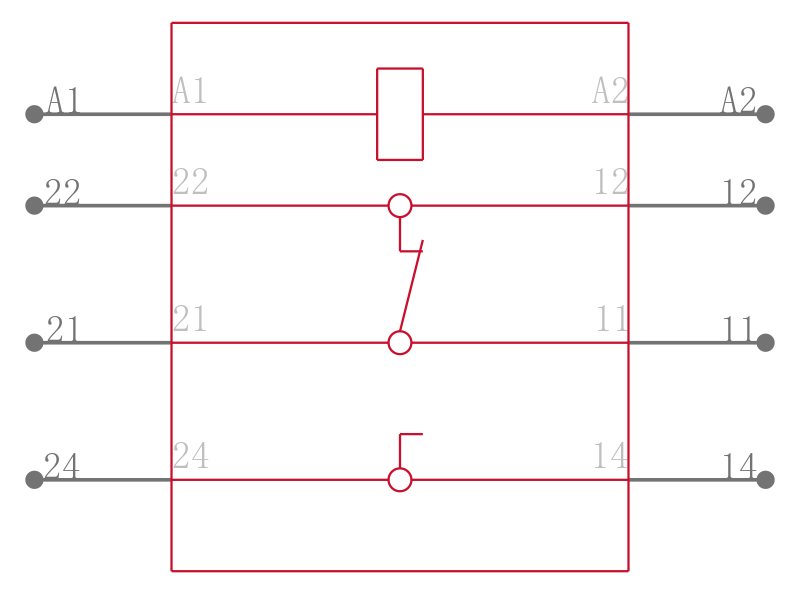

9-1393239-5引脚图与封装图
