97-3106A-16S-1P概述

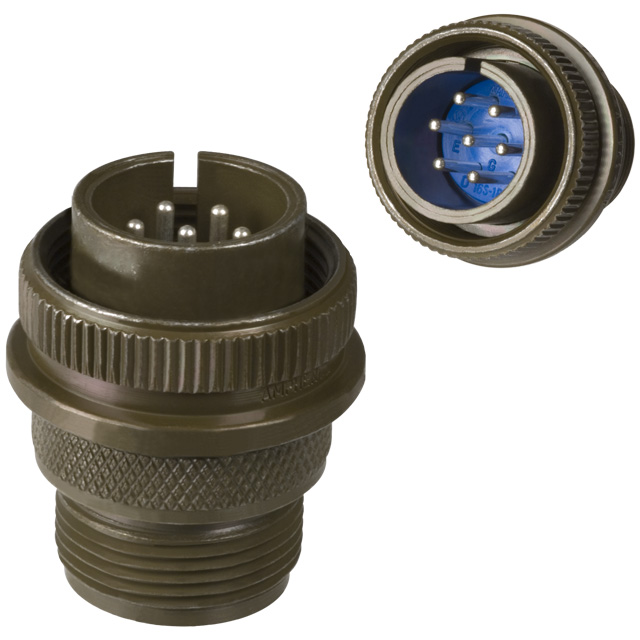

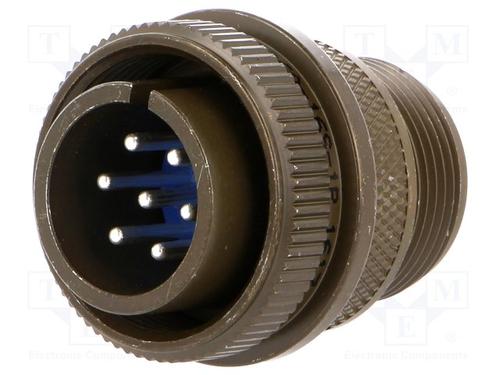

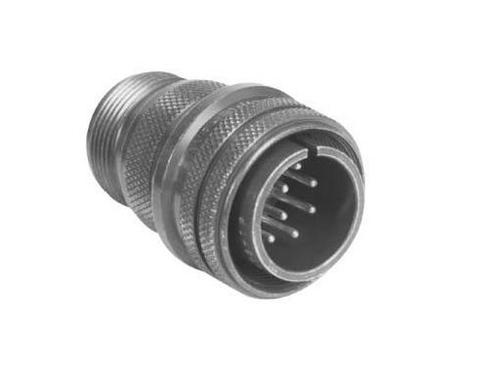

AMPHENOL INDUSTRIAL  97-3106A-16S-1P  圆形连接器, 97 Series, MIL-DTL-5015 Series Equivalent, 直型插头, 7 触点, 焊接引脚, 螺纹, 16S-1

是一款7触芯圆形, 97系列, 直型插头, 16S-1嵌芯, 坚固后壳, 插针触芯.连接器组件由高级铝合金制成, 导电镀镉表面处理, 橄榄褐色铬酸盐处理.触芯镀银, 预镀锡焊杯.焊接式触芯的嵌芯为邻苯二甲酸二烯丙酯.坚固,易于组装。耦合环由实心铝棒材加工而成, 具有高抗拉强度.可连接所有类型的MS插座.前部外壳带有极化键槽.后部外壳带螺纹, 用于标准MS/AN接头.

.
Medium to heavy weight cylindrical
.
Durable and field-proven design
.
Single key/keyway polarization
.
Threaded coupling, hard dielectric inserts
.
Non-rotating contacts
97-3106A-16S-1P中文资料参数规格
技术参数

触点数 7

极性 Male

线规 16.0 AWG

触点电镀 Silver

额定电压DC 700 V

额定电流 13 A

方向 Straight

针脚数 7

额定电压 500VAC, 700VDC

封装参数

安装方式 Solder

引脚数 7

封装 Metal

外形尺寸

封装 Metal

物理参数

颜色 Olive

触点材质 Brass, Copper Alloy

绝缘材质 Plastic

工作温度 -55℃ ~ 125℃

外壳材质 Aluminum

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Automation & Process Control, 医用, Robotics, Sensing & Instrumentation, 自动化与过程控制, 军用与航空, 传感与仪器, Aerospace, Defence, Military, 国防, 维护与修理, 商业, 汽车级,工业级, 车用, 机器人, Commercial, 国防, 军用与航空, Maintenance & Repair, Automotive, Medical

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

军工级 Yes

数据手册

在线购买97-3106A-16S-1P
型号: 97-3106A-16S-1P
描述:AMPHENOL INDUSTRIAL  97-3106A-16S-1P  圆形连接器, 97 Series, MIL-DTL-5015 Series Equivalent, 直型插头, 7 触点, 焊接引脚, 螺纹, 16S-1
