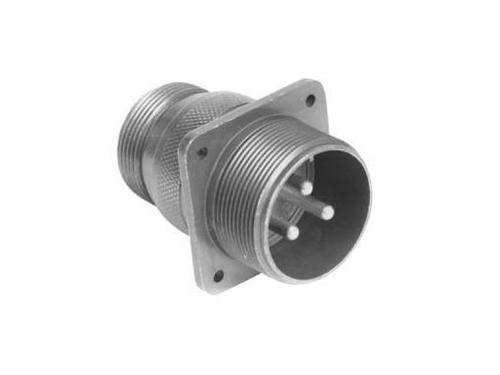

97-3100A-14S-1P

97-3100A-14S-1P图片1
97-3100A-14S-1P图片2
97-3100A-14S-1P图片3
97-3100A-14S-1P图片4
97-3100A-14S-1P图片5
97-3100A-14S-1P图片6
97-3100A-14S-1P概述

Connector: military; Series:97; socket, plug; male; PIN:3; 13A

Circular 97 Series Threaded Connectors with Solder Contacts MIL-C-5015 Type

Circular 97 Series Threaded Connectors with Solder Contacts MIL-C-5015 Type

MS/Standard Cylindrical

with Solder Contacts MIL-C-5015 Series 1 Type

Accessories For 97 Series Connectors

97 Series Receptacles


得捷:
CONN RCPT MALE 3P SILV SLDR CUP


安富利:
Conn MIL-C-5015 Circular PIN 3 POS Solder ST Wall Mount 3 Terminal 1 Port


Chip1Stop:
Conn MIL-C-5015 Circular PIN 3 POS Solder ST Wall Mount 3 Terminal 1 Port Automotive


TME:
Connector: military; Series:97; socket, plug; male; PIN:3; 13A


Verical:
Conn Cylindrical Circular PIN 3 POS Solder ST Wall Mount 3 Terminal 1 Port Automotive


Online Components:
Conn Cylindrical Circular PIN 3 POS Solder ST Wall Mount 3 Terminal 1 Port Automotive


Electro Sonic:
Conn Cylindrical Circular PIN 3 POS Solder ST Wall Mount 3 Terminal 1 Port Automotive


97-3100A-14S-1P中文资料参数规格
技术参数

触点数 3

极性 Male

线规 16.0 AWG

触点电镀 Silver

额定电压DC 700 V

额定电流 13 A

针脚数 3

额定电压 500VAC, 700VDC

封装参数

安装方式 Solder

外形尺寸

长度 37.39 mm

宽度 30.15 mm

高度 30.15 mm

物理参数

颜色 Olive

触点材质 Copper

绝缘材质 Plastic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

数据手册

在线购买97-3100A-14S-1P
型号: 97-3100A-14S-1P
描述:Connector: military; Series:97; socket, plug; male; PIN:3; 13A
替代型号97-3100A-14S-1P
型号/品牌 代替类型 替代型号对比

97-3100A-14S-1P

Amphenol 安费诺

当前型号

当前型号

97-3100A-14S-1P946

安费诺

完全替代

97-3100A-14S-1P和97-3100A-14S-1P946的区别
