9-103324-0概述

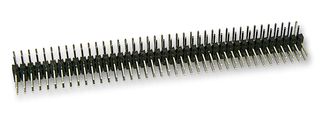

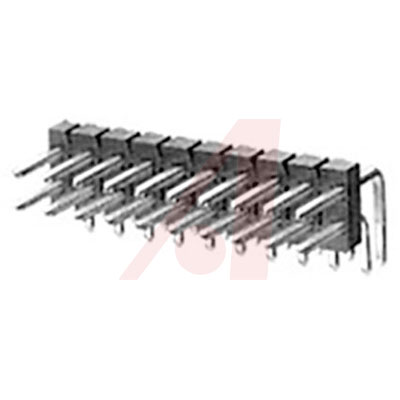

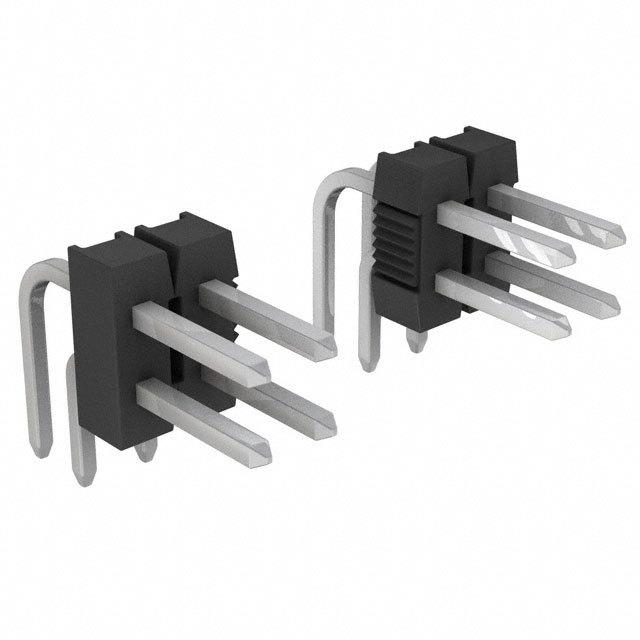

AMP FROM TE CONNECTIVITY 9-103324-0 线至板连接器, 直角, AMPMODU Mod II系列, 80 触点, 针座, 2.54 mm, 通孔安装, 2 排
TE Connectivity AMPMODU Mod II可分离针座, 为常用的连接标准提供了全面的解决方案. 这些针座可以方便地分离成任何尺寸, 以确保多功能性, 并可选直线与直角. Mod II可分离针座确保兼容多种插座, 具有多种长度与电镀选项. 针座提供表面安装, 压入式引脚与标准通孔焊接类型.
- .
- 单排和双排 系统
- .
- 每触点额定电流最高3A
- .
- 间距尺寸为2.54毫米
- .
- 工作温度范围-55°C至+105°C
- .
- 接触电阻20mohm
- .
- 绝缘电阻1000Mohm
- .
- 可选镀锡和镀金触点
- .
- 0.63mm柱和相应插座
9-103324-0中文资料参数规格
技术参数
触点数 80
极性 Male
触点电镀 Tin, Tin over Nickel
额定电压AC 250 V
额定电流 3 A
绝缘电阻 500 MΩ
排数 2
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 80
安装角度 90.0 °
额定电流Max 3A/触头
封装参数
安装方式 Through Hole
引脚间距 2.54 mm
外形尺寸
长度 101.19 mm
宽度 14.17 mm
高度 6.04 mm
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -65℃ ~ 105℃
外壳材质 Thermoplastic
其他
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8536694040
9-103324-0引脚图与封装图
