TIP35C概述

STMICROELECTRONICS  TIP35C  单晶体管 双极, NPN, 100 V, 3 MHz, 125 W, 25 A, 50 hFE

NPN 功率,STMicroelectronics

### 双极晶体管,STMicroelectronics

STMicroelectronics 的各种 NPN 和 PNP ,包括通用、达林顿、功率和高电压设备,采用表面安装和通孔封装。


欧时:
NPN power transistor,TIP35C 25A


立创商城:
NPN 100V 25A


得捷:
TRANS NPN 100V 25A TO247-3


艾睿:
Trans GP BJT NPN 100V 25A 125000mW 3-Pin3+Tab TO-247 Tube


Jameco:
Transistor General Purpose BJT NPN 100 Volt 25 Amp 3-Pin 3+ Tab TO-247


安富利:
Trans GP BJT NPN 100V 25A 3-Pin3+Tab TO-247 Tube


Chip1Stop:
Trans GP BJT NPN 100V 25A 3-Pin3+Tab TO-247 Tube


TME:
Transistor: NPN; bipolar; 100V; 25A; 125W; TO247-3


Verical:
Trans GP BJT NPN 100V 25A 125000mW 3-Pin3+Tab TO-247 Tube


Newark:
Bipolar BJT Single Transistor, NPN, 100 V, 3 MHz, 125 W, 25 A, 50


儒卓力:
**NPN TRANSISTOR 100V 25A TO247 **


Win Source:
TRANS NPN 100V 25A TO-247


TIP35C中文资料参数规格
技术参数

频率 3 MHz

额定电压DC 100 V

额定电流 25.0 A

针脚数 3

极性 NPN

耗散功率 125 W

集电极击穿电压 100 V

击穿电压集电极-发射极 100 V

最小电流放大倍数hFE 10 @15A, 4V

额定功率Max 125 W

直流电流增益hFE 50

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 125000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, Portable Devices, 工业, Consumer Electronics, 消费电子产品, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

数据手册

TIP35C引脚图与封装图

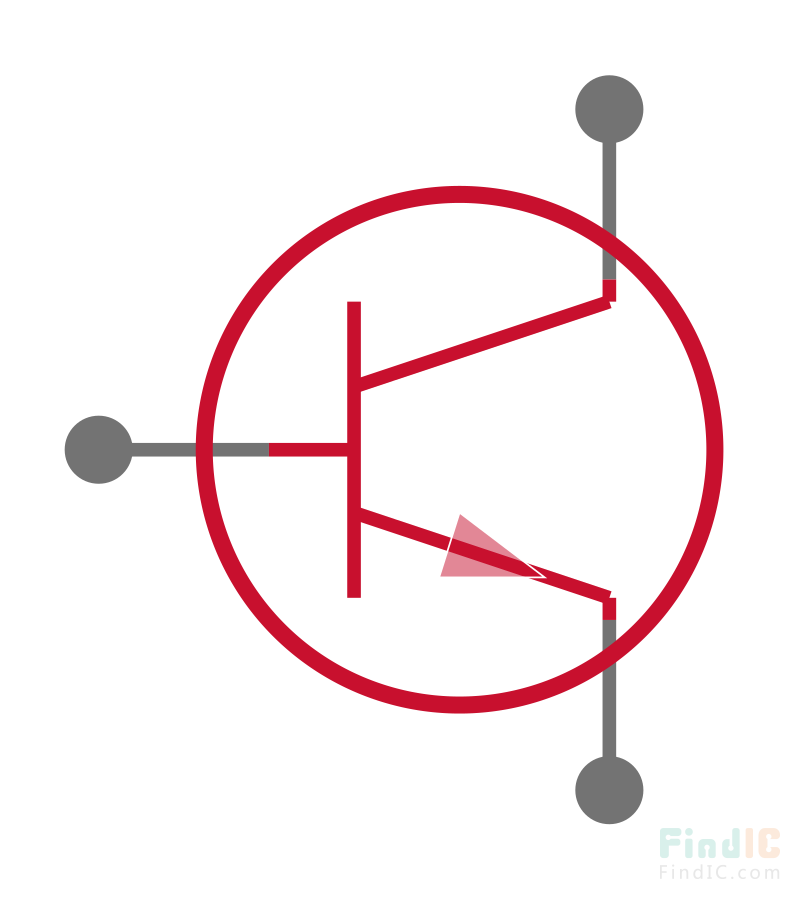

TIP35C引脚图
TIP35C封装图

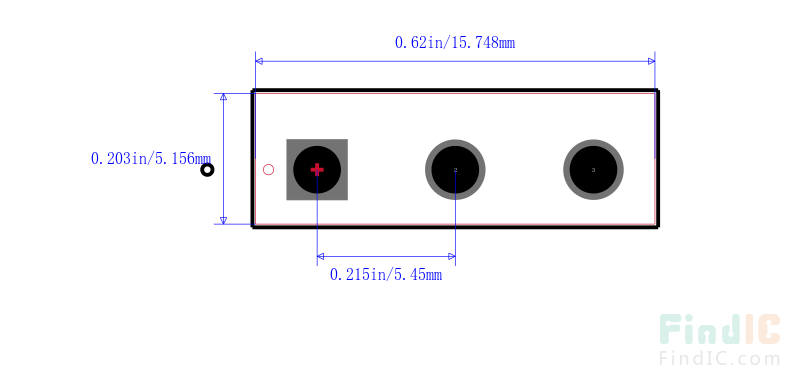

TIP35C封装焊盘图
在线购买TIP35C
型号: TIP35C
制造商: ST Microelectronics 意法半导体
描述:STMICROELECTRONICS  TIP35C  单晶体管 双极, NPN, 100 V, 3 MHz, 125 W, 25 A, 50 hFE
替代型号TIP35C
型号/品牌 代替类型 替代型号对比

TIP35C

ST Microelectronics 意法半导体

当前型号

当前型号

TIP35CW

意法半导体

类似代替

TIP35C和TIP35CW的区别

TIP35CG

安森美

功能相似

TIP35C和TIP35CG的区别
